0-360 ° / S PLC Điều khiển tích hợp thông minh Máy đo độ bền cửa tủ lạnh / 0-360°/S PLC Intelligent Integrated Control Refrigerator Door Endurance Tester HJ0636C

0-360Â ° / s Điều khiển tích hợp thông minh PLC Máy đo độ bền cửa tủ lạnh
Dự án thử nghiệm:
IEC 60335-2-24 điều khoản 22.112

Cửa và nắp của các ngăn trong thiết bị thử nghiệm thiết bị

22.11 2 Cửa và nắp của các ngăn trong thiết bị có không gian trống phải có thể mở từ bên trong.
Kiểm tra sự phù hợp bằng thử nghiệm sau.
Thiết bị rỗng được ngắt kết nối khỏi nguồn cung cấp, được đặt trên giá đỡ nằm ngang và được làm phẳng theo hướng dẫn lắp đặt, với bánh xe và con lăn, nếu có, được định hướng, điều chỉnh hoặc chặn để ngăn thiết bị di chuyển. Các ổ khóa, nếu có, trên cửa ra vào hoặc nắp đậy không được mở khóa.
Các cửa và nắp đậy được đóng trong khoảng thời gian 15 phút.
Sau đó, một lực được đặt vào một điểm, tương đương với điểm bên trong có thể tiếp cận được, của mỗi cánh cửa hoặc nắp thích hợp của thiết bị, tại điểm giữa của cạnh xa trục bản lề nhất theo hướng vuông góc với mặt phẳng của nắp hoặc cửa.
Lực phải được đặt với tốc độ không quá 15 N / s và nắp hoặc cửa phải mở trước khi lực vượt quá 70 N.

IEC 62552 điều 11.2, điều 11.3

Kiểm tra độ bền cho cửa, nắp và ngăn kéo

11.2 Cửa ngoài và nắp đậy
11.2.1 Điều kiện / chuẩn bị thử nghiệm
Nhiệt độ môi trường phải từ +16 ° C đến +32 ° C.
Thiết bị lạnh phải được tắt.
(Các) giá đỡ cửa phải được chất tải theo 13.3.2.8 hoặc Điều 12, nếu thích hợp.
11.2.2 Trình tự mở (xem Hình 4)
Chuyển động của cửa phải được kiểm soát từ góc 0 ° đến góc mở từ 5 ° đến 15 °, tiếp theo là chuyển động tự do của cửa, chuyển động được kiểm soát gần như hình sin. Việc mở cửa sẽ diễn ra trong quý đầu tiên của chu kỳ.
11.2.3 Trình tự đóng (xem Hình 4)
Chuyển động của cửa phải được kiểm soát từ góc mở 45 ° đến góc từ 40 ° đến 35 °, sau đó là chuyển động tự do của cửa và đóng cửa như trong sử dụng bình thường.
Số chu kỳ mỗi phút phải từ 10 đến 25.
â € “Đối với các khoang có nhiệt độ bên trong TW - 6 ° C, cửa và nắp bên ngoài phải chịu được 100.000 hoạt động đóng mở mà không bị suy giảm chất lượng có thể ảnh hưởng đến độ kín khí của cửa hoặc nắp.
â € “Đối với các khoang có nhiệt độ bên trong T 6 ° C, cửa và nắp bên ngoài phải chịu được 30.000 hoạt động đóng mở mà không bị suy giảm chất lượng có thể ảnh hưởng đến độ kín khí của cửa hoặc nắp.
Kiểm tra sự phù hợp sau quy trình sử dụng thử nghiệm theo Điều 9.

11.3 Ngăn kéo bên ngoài
11.3.1 Điều kiện / chuẩn bị thử nghiệm
Nhiệt độ môi trường phải từ +16 ° C đến +32 ° C.
Thiết bị lạnh phải được tắt.
Tất cả các giỏ, giá và thùng chứa phải được xếp theo Điều 12.
11.3.2 Trình tự mở (xem Hình 5)
Các ngăn kéo phải được kéo ra trong vòng 15 mm đến 20 mm tính từ vị trí mở hoàn toàn của chúng.
11.3.3 Trình tự đóng (xem Hình 5)
Các ngăn kéo phải được đóng lại như trong sử dụng bình thường trong khoảng từ 15 mm đến 20 mm kể từ vị trí mở hoàn toàn của chúng.

Số chu kỳ mỗi phút phải từ 5 đến 10.
â € “Đối với các ngăn có nhiệt độ bên trong TW - 6 ° C,
1) ngăn kéo đơn phải chịu được 100 000, và
2) nhiều ngăn kéo, mỗi ngăn kéo phải chịu được 50 000,
hoạt động mở và đóng mà không bị suy giảm có thể ảnh hưởng đến độ kín khí của niêm phong ngăn kéo.
“Đối với các ngăn có nhiệt độ bên trong T 6 ° C, mỗi ngăn kéo phải chịu được 30.000 hoạt động đóng mở mà không bị suy giảm chất lượng có thể ảnh hưởng đến độ kín khí của niêm phong ngăn kéo.
Kiểm tra sự phù hợp sau quy trình sử dụng thử nghiệm theo Điều 9.

Phạm vi mẫu, Sử dụng, Nguyên tắc, Cấu trúc và Môi trường Sử dụng
Mẫu và hạn chế	Thiết bị lạnh (Tủ lạnh)
Mục đích kiểm tra	Nó được sử dụng để kiểm tra độ bền của khóa liên động hoặc thanh dẫn cho cửa tủ lạnh hoặc ngăn kéo để xác minh độ tin cậy của khóa liên động; cũng được sử dụng để hỗ trợ các thử nghiệm khác đối với các hoạt động đóng mở cửa lặp đi lặp lại, chẳng hạn như thử nghiệm làm tan băng và thử nghiệm rò rỉ chất làm lạnh
Nguyên tắc kiểm tra	Động cơ điều khiển bộ điều khiển, dẫn động cửa hoặc nắp được hút bởi Bộ hút chân không để chuyển động qua lại ở một tốc độ nhất định, để xác minh độ tin cậy của thiết bị khóa liên động.

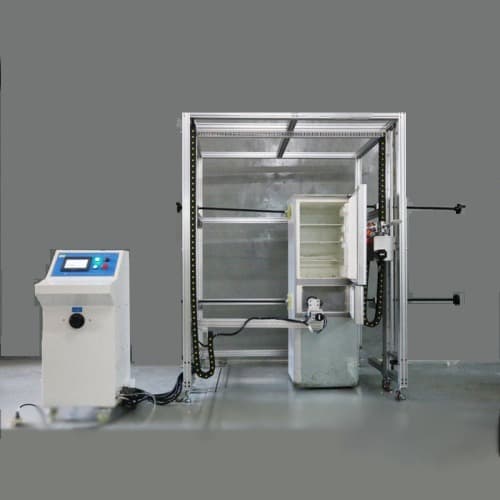

Kết cấu	Thiết bị được chia thành tủ điện điều khiển (bao gồm bộ điều chỉnh điện áp tải), khung và cánh tay rô bốt. Kích thước: 1500Ã — 1300Ã — 2200 (mm) WÃ — DÃ — H Trọng lượng: 140kg
Môi trường hoạt động	Nguồn cung cấp: AC220V ± 10% / 50-60Hz, công suất: 6KW Nguồn khí: 0,5-0,7MPa Khí nén Nơi sử dụng: Áp suất khí quyển 80 ~ 106kpaï¼ ›Nhiệt độ môi trường 5～40 ° Cï¼› độ ẩm tương đối (20～80)% RHï¼ ›Không rung, rung, không nhiễu điện từ, không bụi, không khí nổ và ăn mòn, tản nhiệt tốt
Màn biểu diễn
Trạm kiểm tra	Vị trí Hành động Cửa xoay Trạm hành động ngăn kéo
Phương pháp điều khiển điện	Điều khiển tích hợp thông minh PLC, hoạt động giao diện cảm ứng người-máy 7 inch
Chế độ ổ đĩa	Truyền động động cơ servo
Phương pháp kẹp mẫu	Máy hút chân không
Tốc độ đóng / mở cửa	Hành động cửa quay: 0-360Â ° / s (1,5m / s), có thể được cài đặt trước Hành động ngăn kéo: 0-100mm / s, có thể được cài đặt trước
Xoay góc mở cửa đóng	0-90Â °, có thể được cài đặt trước
Khoảng cách mở cửa ngăn kéo	0-100mm, có thể được cài đặt trước
Thời gian kiểm tra	0-999999 lần, có thể được cài đặt trước
Tải điện áp	0-250V, có thể điều chỉnh
Vật phẩm thử nghiệm và quy trình chế tạo	1. Kiểm tra độ bền của thiết bị khóa liên động cửa tủ lạnh Quy trình: Máy hút chân không tự động hút cửa ---- Mở cửa theo góc đặt trước ở tốc độ đặt trước (45 °) ---- đóng cửa ở tốc độ đặt trước ---- Lặp lại mở và đóng cửa cho đến khi thời gian kiểm tra 2. Kiểm tra độ bền cửa ngăn kéo tủ lạnh Quy trình: Bộ hút chân không tự động hút cửa ---- Mở ngăn kéo theo khoảng cách đặt trước với tốc độ đặt trước (15-25mm) ---- Đóng ngăn kéo ở tốc độ đặt trước ---- Lặp lại mở và đóng ngăn kéo cho đến khi đạt đến thời gian kiểm tra
Thiết bị Bảo vệ An toàn
Quyền lực	Bảo vệ rò rỉ, bảo vệ quá tải và ngắn mạch
Động cơ	Bảo vệ quá tải, ngắn mạch
