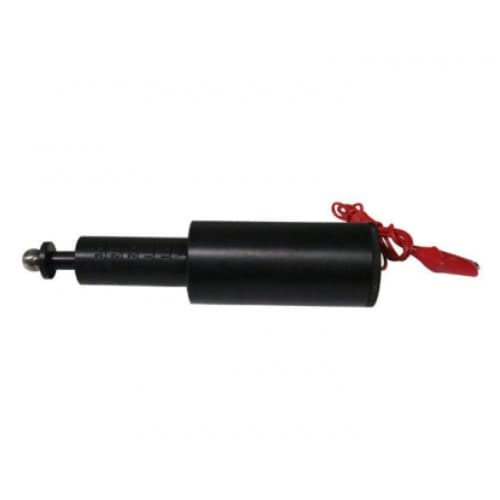

IEC60529 IP2X Kiểm tra thiết bị chống xâm nhập Đầu dò 2 bằng lực / IEC60529 IP2X Ingress Protection Test Equipment Test Probe 2 With Force HT-I06 HT-I06T

IEC60529 Thiết bị thử nghiệm bảo vệ chống xâm nhập IP2X 12,5mm Đầu dò thử nghiệm 2 với lực 30N

Mô tả tiêu chuẩn:

IEC 60529

13.2 Điều kiện thử nghiệm đối với các chữ số đặc trưng đầu tiên 1, 2, 3, 4
Đầu dò đối tượng được đẩy vào bất kỳ lỗ nào của vỏ bọc với lực quy định trong Bảng 7.

Ngày thứ nhất tính cách- số istic	Phương tiện kiểm tra (đầu dò đối tượng và buồng chứa bụi)	Lực lượng kiểm tra	Bài kiểm tra điều kiện, xem
0	Không cần kiểm tra	-	-
1	Hình cầu cứng không có tay cầm hoặc bộ phận bảo vệ đường kính 50 + 0,05 mm	50 N Â ± 10%	13,2
2	Hình cầu cứng không có tay cầm hoặc bộ phận bảo vệ Đường kính 1 2,5 + 0,2 mm	30 N Â ± 10%	13,2
3	Thanh thép cứng đường kính 2,5 + 0,05 mm với các cạnh không có gờ	3 N Â ± 10%	13,2
4	Thanh thép cứng đường kính 1, 0 + 0,05 ï € «mm với các cạnh không có gờ	1 N Â ± 10%	13,2
5	Buồng bụi hình 2, có hoặc không có áp suất thấp	-	13,4 + 13,5
6	Buồng chứa bụi hình 2, với áp suất thấp	-	13,4 + 13,6

13.3 Điều kiện chấp nhận đối với các chữ số đặc trưng đầu tiên 1, 2, 3, 4
Việc bảo vệ đạt yêu cầu nếu đường kính đầy đủ của đầu dò quy định trong Bảng 7 không lọt qua bất kỳ lỗ nào.
CHÚ THÍCH: Đối với các chữ số đặc trưng thứ nhất 3 và 4, các đầu dò quy định trong Bảng 7 nhằm mô phỏng các vật thể lạ có thể có hình cầu. Khi vỏ bọc có đường vào gián tiếp hoặc quanh co và có bất kỳ nghi ngờ nào về sự xâm nhập của một vật thể hình cầu có khả năng chuyển động, thì có thể cần phải kiểm tra các bản vẽ hoặc cung cấp khả năng tiếp cận đặc biệt cho đầu dò vật thể được tác dụng với lực cụ thể lên mở (các) nơi xâm nhập phải được
đã kiểm tra.

Tiêu chuẩn: IEC61032 hình 6 đầu dò 2, IEC60529 của IP2.

Ứng dụng: Nó nhằm mục đích xác minh mức độ bảo vệ của vỏ chống lại sự xâm nhập của các vật thể rắn lạ có đường kính từ 12,5mm trở lên.

Mẫu thử nghiệm: Các bộ phận mang điện hoặc bộ phận cơ khí của vỏ bọc dễ dàng tiếp cận.

Tính năng: Bóng thép, kiểm tra độ cứng.

Thông số:

Người mẫu	HT-I06	HT-I06T
Tên	Đầu dò thử nghiệm 2 bi thép	Kiểm tra đầu dò 2 bằng lực
Đường kính bi thép	SФ12,5 + 0,2 0	SФ12,5 + 0,2 0
Lực lượng	----	Với lực 30N
Tiêu chuẩn áp dụng	IEC61032.1	IEC60529
