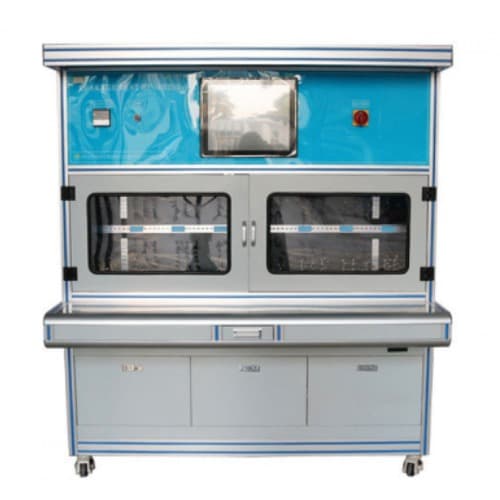

IEC 60898 Thử nghiệm thiết bị thử nghiệm theo thời gian - Đặc tính dòng điện với 8 trạm / IEC 60898 Test Equipment Test Of Time - Current Characteristic With 8 Stations HC-YST02

IEC 60898 Thử nghiệm thiết bị thử nghiệm của đặc tính dòng thời gian với 8 trạm

Tiêu chuẩn:

IEC 60898-1 Phụ kiện điện â € “Bộ ngắt mạch để bảo vệ quá dòng cho các thiết bị gia dụng và tương tự - Phần 1: Bộ ngắt mạch cho hoạt động xoay chiều, điều 8.6 và điều 9.10

Đăng kí:

Thiết bị này nhằm kiểm tra đặc tính vấp của bộ ngắt mạch. Nó có thể thực hiện dòng điện thử nghiệm là 1,13 I _n và 1,45 I _n .

Mô tả tiêu chuẩn:

Dòng điện bằng 1,13 In (dòng điện không vấp thông thường) được truyền trong thời gian quy ước (xem 8.6.1 và 8.6.2.1) qua tất cả các cực, bắt đầu từ cực lạnh (xem bảng 7).

Bộ ngắt mạch không được ngắt.

Sau đó, dòng điện được tăng đều đặn trong vòng 5 s, đến 1,45 In (dòng điện vấp thông thường).

Bộ ngắt mạch sẽ hoạt động trong khoảng thời gian quy định. Thiết bị thử nghiệm IEC

Mẫu thử nghiệm:

Bộ ngắt mạch để bảo vệ quá dòng cho hộ gia đình và lắp đặt tương tự.

Tên thông số	Dữ liệu tham số
Công suất đầu vào
Vôn	AC 220 (1 ± 10%) V
Tính thường xuyên	50Hz ± 1Hz
Dung tích	8kVA, 8 trạm. Thiết bị thử nghiệm IEC
Công suất ra
Hiện hành	1,13 I n , 1,45 I n Máy trạm AC 0-10A, 50A, 200A, 8 được xuất ra độc lập và tự động
Biến dạng dạng sóng hiện tại đầu ra	<3%
Màn hình máy tính Chronograph	Phạm vi thời gian: 0-9h59 phút 59 giây, độ phân giải: 0,1 giây, Độ chính xác hiển thị: Mức 1
Tỷ lệ biến dòng biến áp	200 / 5A, cấp chính xác: 0,2;
Độ chính xác của máy biến áp	0,2 cấp
