IEC60335-1 Dây cung cấp màn hình cảm ứng Thiết bị kiểm tra uốn dẻo Thiết bị kiểm tra thiết bị điện / IEC60335-1 Touch Screen Supply Cord Flexing Test Apparatus Electrical Appliance Tester HJ

IEC60335-1 Dây cung cấp màn hình cảm ứng Thiết bị kiểm tra uốn dẻo Thiết bị kiểm tra thiết bị điện
Mô tả tiêu chuẩn (IEC60335-1 điều 23.3):

Các bộ phận khác nhau của thiết bị có thể di chuyển tương đối với nhau trong sử dụng bình thường hoặc trong quá trình bảo trì của người sử dụng sẽ không gây ra ứng suất quá mức cho các kết nối điện và dây dẫn bên trong, kể cả những bộ phận cung cấp tính liên tục nối đất. Các ống kim loại dẻo không được gây hư hỏng cách điện của ruột dẫn chứa bên trong chúng. Không được sử dụng lò xo cuộn hở để bảo vệ hệ thống dây điện. Nếu lò xo cuộn, các vòng xoắn của chúng chạm vào nhau, được sử dụng cho mục đích này, thì phải có lớp lót cách điện thích hợp, chẳng hạn như vỏ bọc của dây mềm phù hợp với IEC 60227, IEC 60245 hoặc IEC 62821, ngoài ra cách điện của các dây dẫn.
Kiểm tra sự phù hợp bằng cách xem xét và bằng thử nghiệm sau.
Nếu xảy ra hiện tượng uốn trong sử dụng bình thường, thiết bị được đặt ở vị trí sử dụng bình thường và được cung cấp ở điện áp danh định và vận hành trong điều kiện hoạt động bình thường.
Phần có thể chuyển động được di chuyển tới và lui, để dây dẫn được uốn qua một góc lớn nhất cho phép của kết cấu, tốc độ uốn là 30 mỗi phút. Số lần uốn là:
– 10 000, đối với ruột dẫn bị uốn cong trong quá trình sử dụng bình thường;
â € “100, đối với dây dẫn bị uốn cong trong quá trình bảo trì của người dùng.
CHÚ THÍCH: Uốn cong là một chuyển động, hoặc lùi hoặc tiến.
Thiết bị không được hư hỏng đến mức độ phù hợp với tiêu chuẩn này bị suy giảm và thiết bị phải phù hợp để sử dụng tiếp. Cụ thể, hệ thống dây điện và các đầu nối của nó phải chịu được thử nghiệm độ bền điện của 16.3, điện áp thử nghiệm được giảm xuống 1000 V và chỉ được đặt giữa các bộ phận mang điện và các bộ phận kim loại chạm tới được. Ngoài ra, không được đứt quá 10% số sợi của dây dẫn của hệ thống dây điện bên trong giữa phần chính của thiết bị và phần có thể chuyển động được. Tuy nhiên, nếu hệ thống dây dẫn cung cấp cho các mạch tiêu thụ không quá 15 W, thì không quá 30% số sợi sẽ bị đứt.

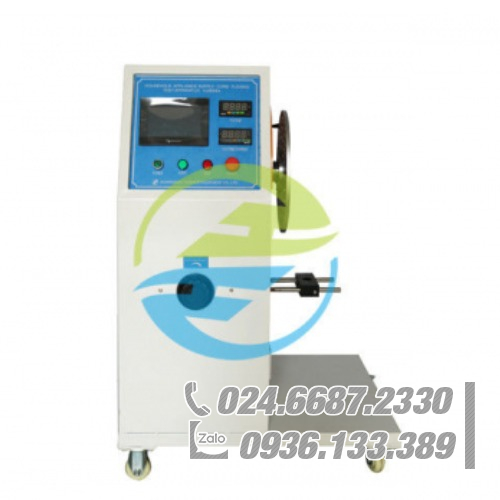

Máy đo hiệu suất tính linh hoạt của dây cung cấp được thiết kế và sản xuất đặc biệt theo điều 23.3 và 25.14 của IEC60335-1, IEC60745-1 điều 24.12 hình 9, GB4706-1, IEC60335-2-14, GB4706-30, v.v., nó được sử dụng để kiểm tra khả năng chịu uốn (uốn) của dây điện của các thiết bị gia dụng nhỏ (chẳng hạn như Bình pha cà phê / bàn ủi điện), cũng có thể áp dụng cho máy kiểm tra độ bền uốn của phích cắm và ổ cắm.
Thiết bị thử nghiệm thông qua hệ thống điều khiển điện PLC, màn hình cảm ứng màu 7 inch hệ thống vận hành thông minh; động cơ servo điều khiển góc thử nghiệm, thiết bị kỹ thuật số chính xác cao, chuyển đổi tần số kỹ thuật số hiệu suất cao, điều chỉnh tốc độ chính xác, bộ đếm thời gian bộ nhớ sáu số, kẹp kết hợp đa chức năng, đo trung tâm của vòng quay, điều chỉnh góc uốn, công suất đầu ra 4kw. Thời gian kiểm tra (tối đa 999999 lần), tốc độ kiểm tra và góc kiểm tra có thể được cài đặt trước; nó có chức năng phát hiện dòng điện. Thiết bị này có thể đáp ứng các yêu cầu thử nghiệm của hầu hết các thiết bị điện gia dụng nhỏ, phạm vi áp dụng rộng rãi.
