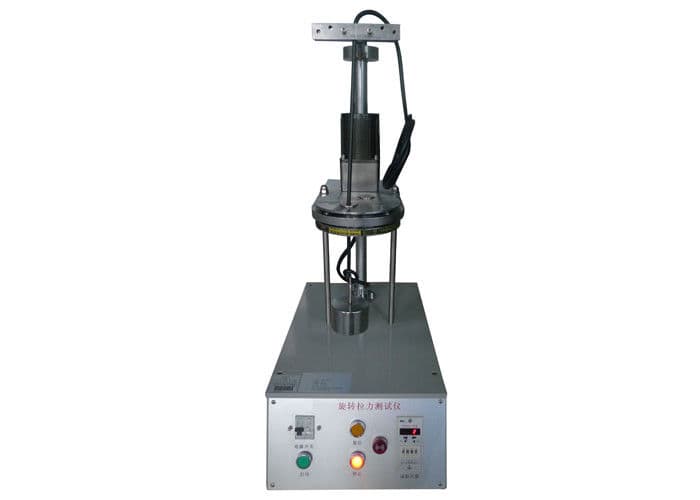

IEC60884-1 Hình 11 Máy kiểm tra thiết bị kẹp trong phòng thí nghiệm Máy đo độ bền kéo / IEC60884-1 Figure 11 Clamping Device Lab Test Machine Tensile Sterength Tester HC9903

Thiết bị kẹp thử độ bền kéo, IEC60884-1 Hình 11 Máy thử nghiệm thiết bị kẹp trong phòng thí nghiệm

Ứng dụng :

Các đầu nối có kẹp vít phải được thiết kế và kết cấu sao cho chúng kẹp chặt (các) ruột dẫn mà không làm hỏng (các) ruột dẫn.

Thiết bị là thiết bị kiểm tra hư hỏng. Đầu nối được đặt vào thiết bị thử nghiệm theo máy thử và được lắp với (các) dây dẫn cứng, rắn, bện và / hoặc mềm, theo tiêu chuẩn, trước tiên có mặt cắt nhỏ nhất và sau đó có tiết diện danh nghĩa lớn nhất, vít kẹp ( s) hoặc (các) đai ốc được siết chặt với mômen xoắn theo tiêu chuẩn.

Chiều dài của ruột dẫn thử nghiệm phải dài hơn 75 mm so với chiều cao (H) quy định trong tiêu chuẩn.
Đầu của ruột dẫn được luồn qua một ống lót thích hợp trong một tấm được đặt ở độ cao (H) bên dưới thiết bị, như đã cho trong tiêu chuẩn. Ống lót được đặt trong một mặt phẳng nằm ngang sao cho đường tâm của nó mô tả một vòng tròn có đường kính 75 mm, đồng tâm với tâm của bộ phận kẹp trong mặt phẳng nằm ngang; sau đó trục lăn được quay với tốc độ (10 Â ± 2) vòng / phút.

Khoảng cách giữa miệng của bộ kẹp và bề mặt trên của ống lót phải nằm trong khoảng ± 15 mm so với chiều cao quy định trong tiêu chuẩn. Ống lót có thể được bôi trơn để ngăn chặn sự ràng buộc, xoắn hoặc xoay của ruột dẫn cách điện.
Một khối lượng như quy định trong tiêu chuẩn được treo vào đầu của ruột dẫn. Thời gian thử nghiệm khoảng 15 phút. Trong quá trình thử nghiệm, ruột dẫn không được trượt ra khỏi bộ kẹp cũng như không được đứt gần bộ kẹp, cũng như không được làm hỏng ruột dẫn theo cách làm cho nó không thích hợp để sử dụng thêm.

Nguồn điện: 220V 50Hz hoặc 115V 60Hz
Phạm vi số đếm: 1 ~ 9999 (150 lần (15 phút) theo mặc định.
Tốc độ kiểm tra: (10Â ± 2) r / phút
Trọng lượng: 300g / 400g / 700g / 900g / 1400g / 2000g * 1 (nó có thể được tùy chỉnh)
Đường kính hồi chuyển: 75mm
Đường kính của lỗ ống lót (mm): 6,5,9.5,13,14,5 (nó có thể được tùy chỉnh)
Chiều cao (H) (mm): 260.280.300.320mm
Phù hợp với tiêu chuẩn: IEC60884 Hình11, VDE0620, IEC60947.1 Hình 1

Người mẫu	HC9903	HC9903A	HC9903B (2 trạm)
Tỷ lệ kiểm tra	10 ± 2 vòng / phút	10 ± 2 vòng / phút	9 ± 1 vòng / phút
Đường kính hồi chuyển	75mm	75mm	76mm
Thời gian kiểm tra	0～9999	0～9999	0～9999
Trọng lượng	0,3, 0,4, 0,7, 0,9, 1,4, 2kg	0,3, 0,4, 0,7, 0,9, 1,4, 2, 2,9, 4,5, 5,9, 6,8, 8,6, 9,5, 10,4, 14, 15, 16,8, 20, 22,7kg	0,7, 0,9, 1,4, 2,3, 3,6, 4,5, 6,8, 11,4, 13,6, 18,2, 22,7, 27,2, 36,3, 45,4kg
Kiểm tra chiều cao	260, 280, 300, 320mm	250 ~ 500mm	250 ~ 500mm
Đường kính của lỗ sắt	6,5, 9,5, 13, 14,5mm	6,5 ~ 28,6mm, 12 cái	6,5 ~ 28,6mm, 12 cái
Tiêu chuẩn	GB2099.1, GB16915.1	GB13140,3	UL486A-B, UL498

Diện tích mặt cắt ngang danh định của ruột dẫn (mm²)	Đường kính của lỗ ống lót (mm)	Chiều cao (mm)	Khối lượng cho dây dẫn (kg)
0,5	6,5	260	0,3
0,75	6,5	260	0,4
1,0	6,5	260	0,4
1,5	6,5	260	0,4
2,5	9.5	280	0,7
4.0	9.5	280	0,9
6.0	9.5	280	1,4
10.0	9.5	280	2.0
16.0	13.0	300	2,9
25.0	13.0	300	4,5
35	14,5	320	6,8
1, Chiều cao: Â ± 15mm. 2, Nếu đường kính lỗ ống lót không đủ lớn, bạn có thể chọn cái lớn hơn.
