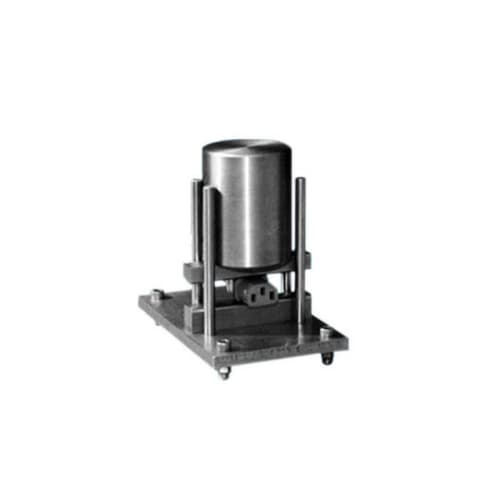

IEC60884-1 Điều khoản 24.19 Hình 38 Máy thử nghiệm nén khả năng chịu nhiệt / IEC60884-1 Clause 24.19 Figure 38 Heat Resistance Compression Testing Machine RH-1

Thiết bị thử nghiệm phòng thí nghiệm nén khả năng chịu nhiệt với IEC60884-1 Hình 38

Thông tin chi tiết sản phẩm:

Thiết bị này xác nhận theo yêu cầu tiêu chuẩn của IEC60884-1 hình 38. Nó được sử dụng để thử nghiệm các đặc tính chịu áp lực của các phụ kiện điện và hộp lắp đặt trong trường hợp bị nung nóng. Thiết bị thử nghiệm này nên được đưa vào sử dụng cùng với hộp gia nhiệt.

Thiết bị này bao gồm hai hàm thép, có mặt hình trụ bán kính 25 mm, chiều rộng 15 mm và chiều dài 50 mm. Chiều dài 50 mm có thể được tăng lên, tùy thuộc vào kích thước của phụ kiện cần thử nghiệm. Các góc được bo tròn với bán kính 2,5 mm. Mẫu được kẹp giữa các hàm sao cho các hàm này ấn vào nó ở vùng mà nó được kẹp trong sử dụng bình thường, đường tâm của hàm trùng với tâm của vùng này càng gần càng tốt. Lực tác dụng qua các hàm là 20 N. Thử nghiệm xảy ra trong tủ gia nhiệt ở nhiệt độ (80 ± 2) Â ° C.

1. Trọng lượng: 20N (bao gồm cả các tấm ép di chuyển)

2. Kích thước tấm ép: chiều dài: 50mm, chiều rộng: 15mm, mặt trụ: bán kính 25mm, các góc được bo tròn bán kính 2,5mm.

3. Khoảng cách bên trong của thanh dẫn: 50mmà — 15,4mm

4. Chất liệu: thép không gỉ 304

Phương pháp kiểm tra:

1. Trước khi sử dụng lần đầu tiên, người sử dụng nên làm quen với các tiêu chuẩn liên quan để sử dụng thiết bị thử nghiệm và hoàn thành thử nghiệm một cách hiệu quả và đúng cách hơn.

2. Theo yêu cầu tiêu chuẩn về tiền xử lý mẫu trước khi sử dụng.

3. Đĩa ép (nhỏ) được đặt giữa các thanh dẫn (mặt hẹp), mặt hình trụ hướng lên, mẫu đặt nằm ngang trên đĩa ép, sau đó đặt đĩa ép (lớn) lên mẫu và mặt hình trụ hướng xuống. , cuối cùng đặt quả cân lên đĩa ép (lớn), thời gian thử là 1 giờ.

Chú ý:

Mẫu được kẹp giữa các tấm ép sao cho các tấm ép này ép vào nó trong khu vực này mà nó được kẹp chặt trong sử dụng bình thường, đường tâm của các tấm càng trùng với tâm của khu vực này càng tốt.
