| Nguồn cấp: | 220V / 50Hz | Nâng đột quỵ: | 400-13500mm |
|---|---|---|---|
| Chế độ hoạt động: | Bằng tay | Vật chất: | Thép không gỉ |
| Điểm nổi bật: |
máy thử va đập, máy thử va đập con lắc |
||

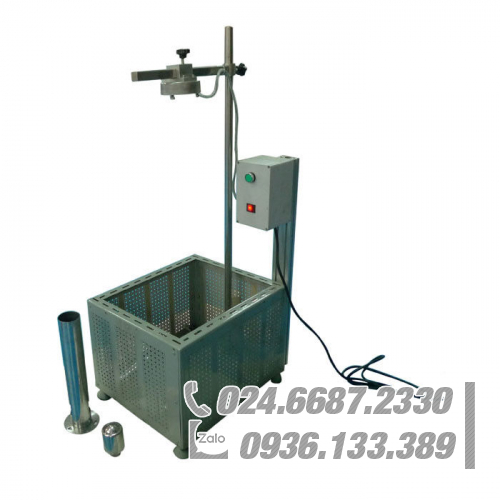

Máy kiểm tra tác động búa dọc để kiểm tra độ bền cơ học
Thông tin sản phẩm:
Thiết bị này phù hợp với yêu cầu tiêu chuẩn của Thử nghiệm Ehc IEC60068-2-75. Nó dùng để kiểm tra độ bền cơ học của vỏ bọc của các thiết bị điện gia dụng và tương tự, đèn. Thiết bị được giải phóng bằng nam châm điện, có thể đảm bảo sự thả rơi tức thời và thả thẳng đứng. Thiết bị nâng hạ được kết hợp bởi ray dẫn hướng trục vít, có thể làm cho đầu dưới của ống dẫn tiếp xúc trơn tru với bề mặt của mẫu vật, chiều cao thả cố định là chiều dài của ray dẫn hướng, chỉ cần tiếp xúc không cần điều chỉnh, dễ dàng sử dụng . Tiêu chuẩn được trang bị với búa và ống dẫn 2, 5, 10, 20, 50 J, phù hợp cho kiểm tra độ bền cơ học của hầu hết các sản phẩm.
- Nguồn điện: 220V / 50Hz.
- Hành trình nâng: 400-13500mm, vận hành bằng tay, chiều cao mẫu va đập là 200-850mm.
- Búa: 2, 5, 10, 20 và 50J, thép không gỉ, phù hợp với 5 ống dẫn.
- Chế độ phát hành: Điều khiển bằng phím, phát hành tức thời nam châm điện.
- Kích thước và trọng lượng: 2000 * 1000 * 1620mm, khoảng 150kg.
Chiều cao rơi
Để tạo ra tác động ở mức độ nghiêm trọng cần thiết, phần tử nổi bật phải được thả từ độ cao tùy thuộc vào khối lượng tương đương của con lắc, theo bảng 2.
Bảng 2-Chiều cao rơi
|
Năng lượng J |
0,14 |
0,2 |
0,3 |
0,35 |
0,4 |
0,5 |
0,7 |
1 |
2 |
5 |
10 |
20 |
50 |
||
|
Khối lượng tương đương kg |
0,25 |
0,2 |
0,25 |
0,2 |
0,25 |
0,2 |
0,2 |
0,25 |
0,25 |
0,25 |
0,5 |
1,7 |
5 |
5 |
10 |
|
Chiều cao rơi mm  ± 1% |
56 |
100 |
80 |
150 |
140 |
200 |
250 |
200 |
280 |
400 |
400 |
300 |
200 |
400 |
500 |
|
LƯU Ý 1. Xem lưu ý trong 3.2.2. 2. Trong phần này của IEC 60068, năng lượng, J, được tính theo gia tốc tiêu chuẩn do trọng lực của trái đất (gn), làm tròn đến số nguyên gần nhất, đó là 10 m / s² |
|||||||||||||||
Các bước hoạt động:
- Bật nguồn 220V 50Hz.
- Mẫu vật được đặt trên tấm đế nylon.
- Chọn búa va đập và ống dẫn theo mẫu.
- Làm cho nút [Drop Release] bật lên. Lúc này đèn nút tắt, bạn hãy lắp búa và ống dẫn, búa sẽ bị nam châm điện hấp thụ ngay khi đưa vào, vặn ống dẫn vào bu lông dưới cùng của cân, như sơ đồ bên dưới.
5. Điều chỉnh bằng tay vị trí của thiết bị nâng và nam châm điện thanh ngang, để đầu dưới của ống vừa tiếp xúc với bề mặt của mẫu thử và cố định thiết bị nâng và chốt khóa thanh ngang.
6. Nhấn nút [Thả thả]. Lúc này đèn nút bật sáng, búa kết thúc một lần va chạm thông qua một ống dẫn thẳng đứng thả va chạm vào mẫu vật. Nút bật lên [Thả thả] và sẵn sàng cho thử nghiệm tác động tiếp theo.
Lưu ý: Khi thử va đập vào lần tiếp theo, bạn cần nâng thiết bị nâng lên, lấy búa va đập ra, sau đó tháo ống dẫn, lắp lại búa rồi vặn trong ống, lặp lại các bước trên để tiến hành thử va đập. Khi mẫu cần tác động vào các điểm khác nhau, hãy di chuyển ngăn cách theo chiều dọc của ống bằng cách điều chỉnh bu lông theo chiều ngang hoặc lắp lại mẫu.
Bảo dưỡng và các biện pháp phòng ngừa:
- Cắt nguồn điện sau khi hoàn thành thử nghiệm để tránh quá nhiệt của nam châm điện.
- Cần lắp đặt tốt mẫu thử trước khi hạ búa, không thể làm thử va đập khi chưa có mẫu để tránh búa bị hỏng.
- Chống bụi, chống ẩm, chú ý bảo dưỡng.
