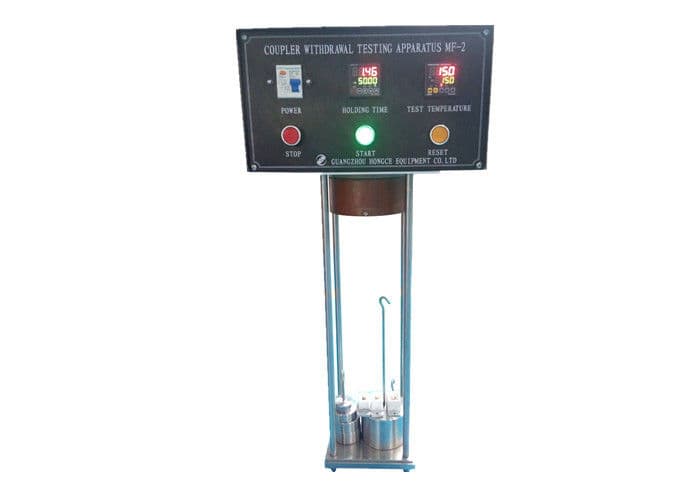

Thiết bị kiểm tra rút tiền Coupler được sử dụng để xác định mức tối đa và tối thiểu. Lực lượng / Coupler Withdrawal Testing Apparatus Used To Ascertain The Maximum And Min. Force HO6502

Thiết bị kiểm tra rút tiền Coupler được sử dụng để xác định mức tối đa và tối thiểu. Lực lượng

Tiêu chuẩn : Xác nhận theo yêu cầu tiêu chuẩn IEC60320-1 điều 16 hình 12.

Ứng dụng: Thiết bị này chủ yếu được sử dụng để xác định lực tối đa cần thiết để rút đầu nối ra khỏi đầu vào của thiết bị và lực tối thiểu cần thiết để rút một thiết bị đo chân duy nhất khỏi đầu vào của thiết bị, nó cũng có thể để kiểm tra các đầu nối đối với điều kiện nóng và những điều kiện nóng.

Test s ample: Coupler.

Tính năng : Thiết bị này bao gồm tủ điều khiển, tấm gắn, thiết bị gia nhiệt, ổ cắm đầu vào thiết bị (trang bị tiêu chuẩn 10A để kiểm tra đầu nối cho điều kiện nóng, 10A và 16A cho điều kiện rất nóng) móc, và trọng lượng chính, trọng lượng bổ sung.

Đầu vào của thiết bị được cố định vào tấm lắp A của một thiết bị như thể hiện trong Hình 12, sao cho các trục của chốt đầu vào của thiết bị là thẳng đứng và các đầu tự do của chân hướng xuống dưới. Để thử nghiệm các đầu nối cho điều kiện nóng và những đầu nối cho điều kiện rất nóng, thiết bị gia nhiệt C được cung cấp và trên đó có gắn đầu vào của thiết bị. Khối lượng chính được treo vào đầu nối mà không bị lắc và khối lượng bổ sung được phép rơi từ độ cao 5 cm trở xuống so với khối lượng chính. Đầu nối không được ở trong đầu vào của thiết bị. Đối với các đầu nối thử nghiệm trong điều kiện nóng và điều kiện quá nóng, nên bật chức năng gia nhiệt, bắt đầu thử nghiệm lực rút tối đa sau khi đạt đến nhiệt độ.

P arameters :

1. Nguồn điện: 220V, 50 / 60HZ.

2. Bảng 3-Lực lượng rút tiền tối đa và tối thiểu

Loại đầu nối	Lực lượng rút tiền N
	Máy đo nhiều chân tối đa	Mã pin tối thiểu
0,2A, 2,5A, 6A và 10A	50	1,5
16A	60	2

3. Lực lượng rút tiền tối đa

Lực lượng rút tiền tối đa	Nguyên tắc trọng lượng	Trọng lượng bổ sung
50N	45N (có móc)	5N
60N	45N (có móc) + 4N + 5N	6N
Lưu ý: Trọng lượng móc treo đã bao gồm trọng lượng 45N.

4. Lực lượng rút tiền tối thiểu

Lực lượng rút tiền tối thiểu	Trọng lượng
1,5N	Trọng lượng 1,5N và dây 10Alive hoặc dây nối đất của chân đơn
2N	Trọng lượng 2N và 16 dây còn lại hoặc dây nối đất của chân đơn
Lưu ý: Trọng lượng của chốt đơn được bao gồm trong trọng lượng tương ứng

5.Đo nhiệt độ 10A để thử nghiệm các đầu nối cho điều kiện nóng, 10A và 16A cho điều kiện rất nóng, những người khác là đồng hồ đo thử nghiệm trong điều kiện lạnh, đồng hồ thử nghiệm là tùy chọn.
