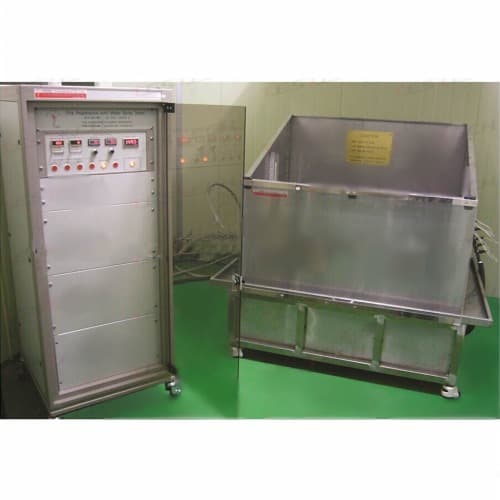

BS 6387 Tester, tiêu chuẩn BS 6386 thuộc về Anh, là thiết bị kiểm tra kiểm tra mức độ tiêu chuẩn của dòng điện trong cáp, đồng thời kiểm tra khả năng chịu nhiệt và chống nước của cáp.
Tiêu chuẩn
BS 6387 – Yêu cầu tính năng đối với cáp cần thiết để duy trì tính toàn vẹn của mạch điện trong điều kiện cháy – Phụ lục D.3 Khả năng chống cháy với nước
Lắp ráp phòng thử nghiệm
– Kích thước: 1.220 (W) x 940 (D) x 900 (H) mm
– Chất liệu: Thép không gỉ 304
Bồn nước
– Kích thước 1.180 (W) x 1.250 (D) x 350 (H) mm
– Chất liệu: Thép không gỉ 304
– Dung tích nước: 230 ± 30 L
Lắp ráp bơm
– Kích thước: 460 (W) x 285 (D) x 405 (H) mm
– Rpm: 750 ~ 1.200 Rpm
– Áp suất: 12 ~ 40 Kg / Cm
Hộp hiệu chuẩn
Nguồn nhiệt
– Đầu đốt khí propan kiểu ruy-băng
– Vật liệu: thép không gỉ
– Kích thước mặt đầu đốt: (L) 400 x (W) 10 mm
– Khoảng trống của lỗ: cách nhau 3,2mm
– Hệ thống trộn: Máy trộn kiểu Venturi
Bộ điều khiển lưu lượng lớn (MFC)
– Khí: Propan (C3H8)
– Tốc độ dòng chảy: 15 SLPM
Bộ điều khiển lưu lượng lớn (MFC)
– Khí: Không khí
– Tốc độ dòng chảy: 180 SLPM
Máy đo áp suất
van điện từ
Hãm hồi tưởng
Kiểm soát điện
– Transformer & Slidac (Slide-AC): 3 pha 3wire, 100 ~ 1,000V
– Chỉ số: AC 220V, M80 AC 1.000V
Đặc trưng
Nguồn nhiệt (Đầu đốt) có cấu tạo Máy trộn Ventury. Chiều dài bề mặt trước của đầu đốt là 500mm, đầu đốt khí propan kiểu ruy băng.
Chiều rộng mặt trước của đầu đốt tiêu chuẩn là 15mm, đường kính lỗ là 1,32mm, khoảng cách giữa tâm là 3,2mm – Thiết kế 3 đường lỗ hàng chéo.
Trong tấm Burner, giữ ngọn lửa ở cả hai bên của lỗ thí điểm để đánh bóng đường lỗ nhỏ cho phép.
Nó có một vòi phun nước để phun nước, vì vậy nó phun nước bình đẳng trong cáp.
Khi phun nước, nó bảo vệ không bắn ra ngoài, nó có một thiết bị đậy ở mặt trên.
Nó cho phép Bình hiệu chuẩn để kiểm tra và kiểm soát lượng nước phun.
Áp lực của nước hỗ trợ cho vòi phun nước là 2,5Kpa ~ 3,5Kpa phạm vi có thể kiểm soát.
Lượng phun là 0,25ℓ / s / ㎡ ~ 0,30ℓ / s / ㎡.
Không cần thiết bị cấp nước và nó có một bể chứa dưới ngăn để giữ nước luân chuyển.
Nó có một hướng dẫn trên đầu đốt để bảo vệ phun nước khỏi ngọn lửa khi tắt.
Nó có một nắp để cung cấp điện của thiết bị đầu cuối để bảo vệ ngắn điện.
Từ nguồn cung cấp đầu đốt, nó có thể chính xác đo nguồn lửa 650 + 50 °.
Thiết bị của nhà cung cấp điện áp có mỗi cầu chì 3A hoặc 2A
Nó có 2 loại chế độ là chế độ thủ công bằng bảng điều khiển và chế độ tự động bằng phần mềm máy tính.
Trước khi đặt hàng, người dùng có thể chọn nó. Nó đang tùy chỉnh. Và nếu đặt hàng IEC 60331-11,12 và BS 6387, người dùng có thể sử dụng một hệ thống Slidacs (nhà cung cấp điện lên đến 1.000V khác nhau). Chi phí sẽ được giảm xuống.
Kết quả kiểm tra
Xác nhận bất kỳ hư hỏng nào đối với cáp do nhiệt độ cao và nước hoặc tình trạng hiện tại của nguồn điện đã được phê duyệt.
