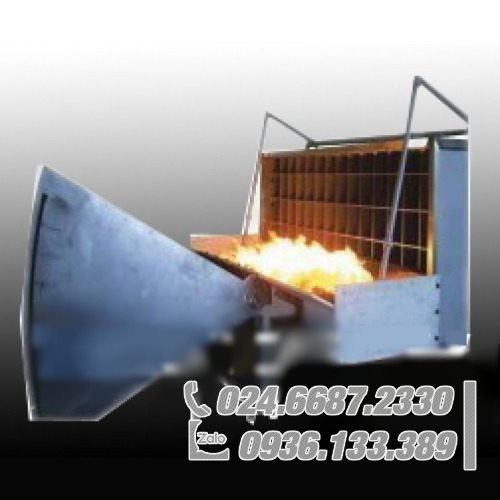

Thiết bị này hầu như mô phỏng ngọn lửa bên ngoài để đánh giá sức đề kháng của mái nhà và các yếu tố vật lý khác của lửa, để đủ điều kiện cho các thí nghiệm lan truyền ngọn lửa (cấp A ~ C), trong trường hợp A 1,82m, B 2,4m và C 3,9 m. Nó là thiết bị để dịch chuyển vật liệu thử nghiệm và sự tiếp xúc và rơi của kết cấu mái.
Tiêu chuẩn
Phương pháp thử tiêu chuẩn E 108-04 để thử lửa đối với lớp phủ mái
IEC 61730-2 Phụ lục.A Thử nghiệm cháy, Thử nghiệm lan truyền ngọn lửa và cháy nhãn hiệu
KS C IEC 61730-2 Part Manual.A Thử nghiệm khả năng chống cháy, cháy lan và đốt cháy thiết bị thử nghiệm than.
Sự chỉ rõ
Phòng thử nghiệm để lắp đặt thiết bị
– Vật liệu phải bao gồm vật liệu chống cháy tối thiểu với các tấm bánh sandwich bao gồm urethane chống cháy. (Đề xuất một tấm sandwich bao gồm Len thủy tinh)
– Các biện pháp: 7.000 (W) x 4.000 (D) x 4.000 (H) hoặc lớn hơn.
Bộ bài kiểm tra
Tai và cornice
Ống dẫn khí
Ban không cháy
Hệ thống đánh lửa tự động
Dấu hẹn giờ 7 đoạn
Hệ thống đo vận tốc
Bộ điều khiển DAQ
Hoạt động PC
Thích hợp để loại bỏ hơi ẩm trong khí nén hoặc khí nitơ
|
Sự chỉ rõ |
|
|
Quyền lực |
Điện áp: 220 V-60 Hz |
Đặc trưng
Sản xuất để có thể kiểm soát được độ dốc của tấm boong (Loại vít)
Tốc độ dòng khí của đầu đốt gas (387kWh – 22.000Btu / phút)
– Với khí Propane tiêu chuẩn, lưu lượng 254,6L / phút là cần thiết
Tại sàn thử nghiệm, vận tốc không khí: 19 ± 8 km / h (5,5m / giây)
– Cung cấp máy đo độ ẩm
Lưu lượng tối thiểu của quạt gió 300m3 / phút
– Quạt loại hướng trục
– Điều khiển dòng chảy bằng biến tần (Được chọn làm Loại hướng trục)
Ống dẫn khí
– Một lưới kiểu tổ ong được lắp đặt
– Một Cánh dẫn hướng được lắp đặt ở lối vào (Có thể điều khiển bằng tay)
Xây dựng hệ thống điều khiển
Kết quả kiểm tra
Ngọn lửa lan rộng hơn 1,82m đối với hạng an toàn cháy nổ A, 2,4m đối với hạng an toàn cháy nổ B, hoặc 3,9m đối với hạng an toàn phòng cháy chữa cháy loại C.
Bất kỳ phần nào của mô-đun hoặc bảng điều khiển bị thổi bay hoặc rơi khỏi boong tốt nhất dưới dạng các thương hiệu rực lửa hoặc phát sáng.
Các phần của boong mái, hoặc các phần của mô-đun hoặc bảng điều khiển được thiết kế để lắp đặt tích hợp với hoặc tạo thành một phần của kết cấu mái của tòa nhà, sẽ rơi ra dưới dạng các hạt phát sáng.
