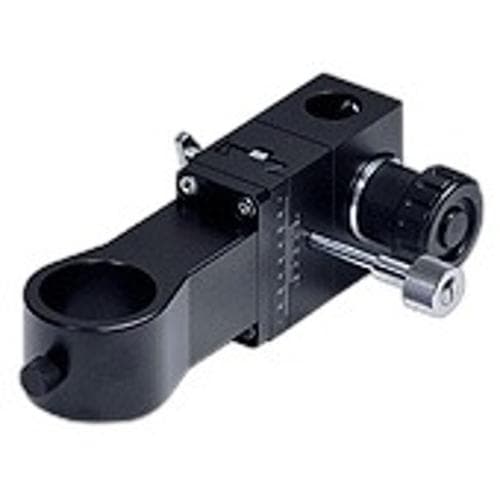

Giá đỡ trượt (trục lắp φ16) MIRUC-OPTICAL PZ-MS

Bảng thông số kỹ thuật của đầu cặp trượt
(trục lắp φ16)

Đối với phạm vi đo lường

PZ-MS

Đối với ống kính thị giác Machine

PZ-TM

Đối với ống kính quan sát hình ảnh đơn giản

PZ-OB

Giá đỡ trượt (trục lắpφ16) Bảng thông số kỹ thuật

Model	Đường kính lỗ lắp đặt hệ thống quang học（φ）	Hành trình (mm)	Hành trình trên mỗi vòng quay (mm)	Độ chính xác Hành trình（μm	Khả năng chịu tải N (kgf)	Độ đọc tối thiểu (mm)	Trọng lượng (kg)
Độ thẳng	Độ tương đồng trong quá trình vận hành
PZ-MS	32	±16	18	30	30	19,6(2)	0,1	0,48
PZ-TM	16	±16	18	30	30	19,6(2)	0,1	0,42
PZ-OB	19.8	±16	18	30	30	19,6(2)	0,1	0,43

※ Chất liệu: Thân bệ…xử lý bề mặt bằng hợp kim nhôm…alumit đen mờ

giá đỡ φ16

Chân đế SP16-B

Giá đỡ FR-16

Chân đế MX-T

Chân đế MG-S16

DU đứng

Giá đỡ DU-A

Chân đế DU-B

Chân đế DU-C

Bộ điều hợp kết nối

Giá đỡ cánh tay

MS-A

Đối với phạm vi đo lường

(φ32)

MS-B

Đối với phạm vi đo lường

(φ32)

TM-A

Đối với ống kính thị giác Machine

(φ16)

TM-B

Đối với ống kính thị giác Machine

(φ16)

OB-A

Đối với ống kính quan sát hình ảnh đơn giản

(φ19,8)

OB-B

Đối với ống kính quan sát hình ảnh đơn giản

(φ19,8)

Đế bàn trượt

SB-1

Giá đỡ -A chỉ được hỗ trợ

SB-2

Được hỗ trợ cho các tay giá đỡ khác ngoài MS-B

SB-3

Tất cả các cánh tay khung được hỗ trợ

SB-4

Tất cả các cánh tay khung được hỗ trợ

SB-5

Tất cả các cánh tay khung được hỗ trợ

Danh sách các bàn trượt tương ứng với mỗi đế bàn trượt

SB-1	XJK-40, XYJK-40, ZJK-40
XLSR-100, XLSR-150
XLSR-100BC, XLSR-150BC
XLSR-100SF, XLSR-150SF
XLSR-100AR, XLSR-150AR
XTSC-70, XTSC-90, XTSC-120, XTSC-150
ZTSC-70, ZTSC-90, ZTSC-120, ZTSC-150
TSC-70BC, TSC-90BC, TSC-120BC, TSC-150BC
TSC-70SF, TSC-90SF, TSC-120SF, TSC-150SF
TSC-70AR, TSC-90AR, TSC-120AR, TSC-150AR
PS-1BC, PS-1SF, PS1AR
PS-3BC, PS-3SF, PS3AR(Bề mặt bàn trượtA)
RC-60
KTS-40, KTS-60
XYR-60
XMA50,XMA90,XMA120,XMA150
XYMA50,XYMA90,XYMA120,XYMA150
ZMA50,ZMA90,ZMA120,ZMA150
SB-2	RVS-60(Bề mặt bàn trượtA)
XYR-90A
SB-3	XSO-50, XSO-50SC
PS-1BC(Đế đặt lớn hơn Bề mặt bàn trượt.)
XMA30-50,XMB30-50
XYMA30-50,XYMB30-50
ZMA30-50,ZMB30-50
SB-4	XJK-60, XJK-90, XJK-140, XYJK-60, XYJK-90, ZJK-60, ZJK-90
SK-60
RC-60, KTS-60, XYR-60, XYR-90C, AIC-60
XMA40-80,XMB-40-80
XYMA40-80,XYMB-40-80
ZMA40-80,ZMB-40-80
SLX40-60,SLXY40-60
SB-5	PS-1BC,PS-1SF,PS-1AR
PS-2BC,PS-2SF,PS-2AR
PS-3BC(stage surfaceB),PS-3SF,PS-3AR
XJK-60,XYJK-60,ZJK-60
XJK-90,XYJK-90,ZJK-90
XJK-140
SK-60C,SK-60R,SK-60B,SK-60Y
XSO-80,XSO120,XSO-80SC
XMA40-80,XMB40-80
XYMA40-80,XYMB40-80
ZMA40-80,ZMB40-80
SLX40-60,SLXY40-60
KTS-60
XYR-60
XYR-90C
AIC-60

Combination example of Arm bracket and Set base

MS-A+SB-2

TM-A+SB-3

OB-A+SB-3

Rubber cap for handle

Rubber cap for handle

GY-10 handle for φ10

GY-12 handle for φ12

GY-15 handle for φ15

※Using the handle for rotation protects the operator’s fingers.

The highly visible yellow color makes the operating position easy to recognize.

Handle is not included.
