Thước kính trực quan MIRUC-OPTICAL, Model 31-A, 31-B, 31-C, 31-D, 31-E, 31-G, 31-H, 31-I, 31-J, 31-K

Thước kính trực quan

Bằng cách gắn Thước kính trực quan vào kính hiển vi, nó có thể được áp dụng cho nhiều nhu cầu khác nhau, bao gồm đo lường, kiểm tra, đo lường, căn chỉnh, định vị, v.v.

Micromet có thể được sản xuất theo yêu cầu riêng của khách hàng. (Miruc đã sản xuất hơn 1.000 loại micromet theo đơn đặt hàng.)

31-A

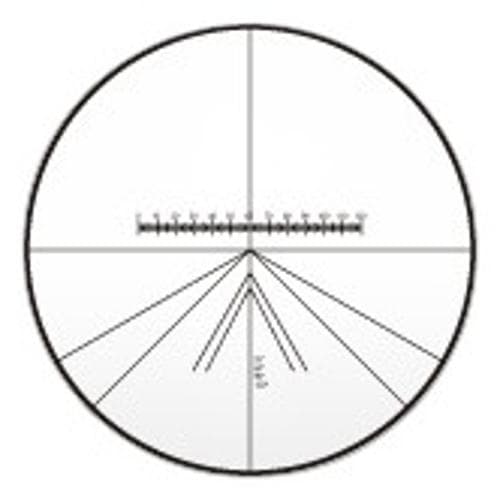

Thang đo 12 mm với 120 khoảng tăng (khoảng tăng tối thiểu 0,1 mm) Hình chữ thập, các đường góc 55°, 60°, 90°, 120°

31-B

Vòng tròn đồng tâm và hình chữ thập 1 mm

31-C

Chỉ chữ thập

31-D

Thang đo 10 mm với khoảng tăng 100 (khoảng tăng tối thiểu 0,1mm)

31-E

Thang đo 10 mm với khoảng tăng 100 trên chữ thập ngang (khoảng tăng tối thiểu 0,1 mm)

31-F

Thang đo 12 mm với gia số 120 trên chữ thập dọc và ngang (tăng tối thiểu 0,1 mm)

31-G

Góc, vòng tròn đồng tâm, tỷ lệ

Cân chia đều (tăng tối thiểu 0,5 mm)

31-H

Góc 360°

31-tôi

thước đo góc 180°

31-J

Máy đo R

31-K

Lưới 10 mm chia đều thành 10

Thông số kỹ thuật

Đường kính kính: φ24

Chất liệu: Kính tấm màu xanh

Độ dày tấm: 1mm

Lắng đọng hơi: Bề mặt trên cùng

Cách tháo Thước kính trực quan

1. Nới lỏng vít khóa (1) và toàn bộ Ống kính trực quan (2) có thể được tháo ra khỏi hệ thống quang học của kính hiển vi.

2. Để tháo Thước kính trực quan (kính cân), hãy tháo Ống kính trực quan (3) minh họa ở bên trái và tháo giá đỡ. Giữ cố định kính cân trên giá đỡ và tiếp tục tháo khung. (4) Bây giờ Thước kính trực quan có thể được tháo ra.

Lưu ý rằng, nếu một Thước kính trực quan được đặt hàng cùng với một ống kính đo, nó sẽ được lắp đúng cách tại xưởng của chúng tôi trước khi giao hàng. Nếu bạn đã mua riêng Thước kính trực quan hoặc cần thay Thước kính trực quan, hãy tháo/lắp thiết bị như mô tả ở trên.

1 Chuyển đổi số đọc thang đo và thận trọng

Số đọc trên thang đo micromet của trực quan có thể được tính bằng cách lấy mức tăng nhỏ nhất trên thang đo và chia cho độ phóng đại của vật kính.

Ví dụ: 31-E ( 10 mm với khoảng tăng 100 = khoảng tăng tối thiểu 0,1 mm) sẽ được đọc như sau.

Với vật kính 2x, 0,1 2 = 0,05 mm (tăng tối thiểu)

Với vật kính 5x, 0,1  5 = 0,02 mm (tăng tối thiểu)

Với vật kính 10x, 0,1 10 = 0,01 mm (tăng tối thiểu)

Chúng tôi thường xuyên nhận được yêu cầu sản xuất một micromet đặt hàng đặc biệt với “bước đầu tiên là nhỏ nhất”. Nếu bước đầu tiên cần nhỏ nhất, điều này có thể được thực hiện bằng cách thay thế Ống kính mục tiêu, như mô tả ở trên. Tuy nhiên, cần phải cẩn thận khi thực hiện các bước tăng nhỏ hơn trong quá trình xử lý thực tế. Nếu mức tăng nhỏ nhất là 0,05 mm, bằng một nửa cao độ bình thường, thì vẫn có thể đọc được bằng mắt thường, nhưng bất kỳ mức nhỏ hơn 0,05 mm sẽ khó đánh giá bằng mắt thường.

Nếu sử dụng vật kính 20x, có thể dễ dàng đọc được khoảng cách nhỏ hơn 0,05 mm, nhưng có thể có những hạn chế trong sử dụng thực tế, chẳng hạn như trường nhìn hẹp hơn nhiều khi so sánh với vật kính tiêu chuẩn 10x.

Therefore, the reading of a single increment of the eyepiece micrometer depends on the relationship between the pitch cut in actual processing and the objective lens magnification.

We would advise our customers to give careful consideration to these calculations when selecting micrometers to give correct measurements as required, and when making special orders.
