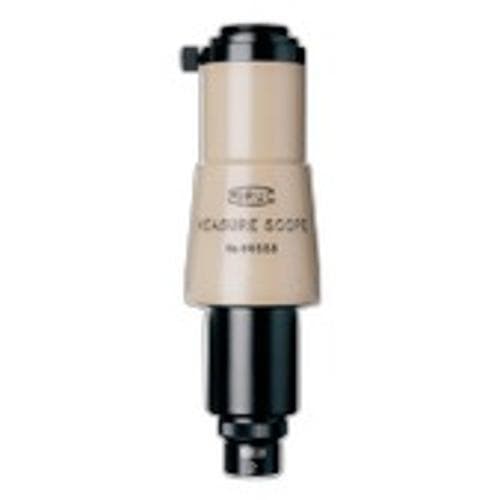

Ống kính quang học cho giám sát MIRUC-OPTICAL, Model MF-1(B), KZ-1(B), MW-1(B), V-45, VZ-45
Đây là thiết bị quan sát màn hình chỉ bao gồm một thiết bị quang học. Ngoài một loạt các kết hợp với đầu cặp trượt, như một bộ phận gắn trên thiết bị, nó cũng có thể được sử dụng để tăng độ chính xác và tiết kiệm năng lượng trong việc định vị và giám sát quy trình, v.v. Model MF-1(B), KZ-1(B), MW-1(B), V-45, VZ-45
Quang học thùng ống kính để theo dõi
Đây là thiết bị quan sát màn hình chỉ bao gồm một thiết bị quang học.
Ngoài một loạt các kết hợp với đầu cặp trượt, như một bộ phận gắn trên thiết bị, nó cũng có thể được sử dụng để tăng độ chính xác và tiết kiệm năng lượng trong việc định vị và giám sát quy trình, v.v.
MF-1 (B)
Bao gồm bộ chuyển đổi ngàm C đặc biệt Chọn từ bất kỳ ống kính vật kính đơn nào
KZ-1 (B)
Bao gồm bộ chuyển đổi ngàm C đặc biệt Bao gồm ống kính zoom 0,7x đến 4,5x
MW-1 (B)
Bao gồm bộ chuyển đổi ngàm C đặc biệt Lựa chọn miễn phí từ một ống kính vật kính 2x đến 10x
V-45
Bao gồm OC D 10x
Chọn từ bất kỳ ống kính vật kính đơn nào
VZ-45
Bao gồm OC D 10x
Bao gồm ống kính zoom 0,7x đến 4,5x
Bảng hướng dẫn dữ liệu thùng ống kính
MF-1 (B), MW-1 (B)
* Bảng hướng dẫn dữ liệu vành ống kính (có gắn bộ chuyển đổi ngàm C) / (trên màn hình 9 inch)
| Trường nhìn (dọc x ngang x chéo) mm | Màn hình phóng đại | Khoảng cách làm việc | |||||
|---|---|---|---|---|---|---|---|
| CCD 2/3 inch | CCD 1/2 inch | CCD 1/3 inch | CCD 2/3 inch | CCD 1/2 inch | CCD 1/3 inch | ||
| OB D 1 x | 7 x 9,2 x 11 | 5,3 x 7 x 8,5 | 4 x 5,3 x 6,5 | 18,4 lần | 24,6 lần | 32,3 lần | 196mm |
| OB D 2 x | 3,3×4,3×5,2 | 2,5 x 3,3 x 4 | 1,9 x 2,5 x 3 | 39,3 lần | 51,5x | 68x | 93mm |
| OB D 3 x | 2,1 x 2,8 x 3,3 | 1,6 x 2,1 x 2,5 | 1,2 x 1,6 x 2 | 54 x | 79x | 106x | 67mm |
| OB D 4 x | 1,6 x 2 x 2,5 | 1,2 x 1,6 x 2 | 0,9 x 1,2 x 1,4 | 82x | 110 x | 143x | 52mm |
| OB D 5 x | 1,3 x 1,6 x 2 | 1 x 1,3 x 1,5 | 0,7 x 0,95 x 1,1 | 103x | 138x | 182x | 42mm |
| OB D 6 x | 1 x 1,3 x 1,6 | 0,8 x 1 x 1,2 | 0,6 x 0,8 x 0,95 | 127x | 164x | 214 x | 34mm |
| OB D 8 x | 0,8 x 1 x 1,2 | 0,6 x 0,8 x 0,9 | 0,45 x 0,6 x 0,7 | 167x | 222x | 290x | 27mm |
| OB D 10 x | 0,6 x 0,8 x 0,95 | 0,46 x 0,6 x 0,72 | 0,35 x 0,45 x 0,55 | 212 x | 280x | 360x | 20 mm |
MF-1 (B)
* Bảng hướng dẫn dữ liệu vành ống kính (với bộ chuyển đổi ngàm C mở rộng 50mm) / (trên màn hình 9 inch)
| Trường nhìn (dọc x ngang x chéo) mm | Màn hình phóng đại | Khoảng cách làm việc | |||||
|---|---|---|---|---|---|---|---|
| CCD 2/3 inch | CCD 1/2 inch | CCD 1/3 inch | CCD 2/3 inch | CCD 1/2 inch | CCD 1/3 inch | ||
| OB D 1 x | 4,2 x 5,5 x 6,5 | 3,1 x 4,1 x 5 | 2,4 x 3,2 x 3,8 | 31x | 40 x | 54 x | 152mm |
| OB D 2 x | 2,3 x 3 x 3,5 | 1,6 x 2,3 x 2,7 | 1,3 x 1,7 x 2 | 58x | 74x | 100 lần | 80mm |
| OB D 3 x | 1,5 x 2 x 2,4 | 1,2 x 1,6 x 1,9 | 0,9 x 1,2 x 1,4 | 82x | 108x | 142x | 61mm |
| OB D 4 x | 1,2×1,6×1,9 | 0,9 x 1,2 x 1,5 | 0,7 x 0,9 x 1,1 | 108x | 147x | 188x | 48mm |
| OB D 5 x | 1 x 1,3 x 1,5 | 0,7 x 0,95 x 1,2 | 0,55 x 0,72 x 0,9 | 136 x | 174x | 232 x | 40mm |
| OB D 6 x | 0,8 x 1,1 x 1,3 | 0,6 x 0,8 x 1 | 0,45 x 0,6 x 0,75 | 162 x | 210x | 280x | 32mm |
| OB D 8 x | 0,6 x 0,8 x 1 | 0,46 x 0,61 x 0,75 | 0,35 x 0,46 x 0,55 | 214 x | 270x | 360x | 26mm |
| OB D 10 x | 0,5 x 0,65 x 0,8 | 0,38 x 0,5 x 0,6 | 0,3 x 0,38 x 0,45 | 266x | 345x | 455x | 19,5mm |
* Với MW-1(B), bộ chuyển đổi C-mount chỉ có thể mở rộng thêm 30 mm nên những dữ liệu này không áp dụng.
KZ-1 (B), VZ-45
* Bảng hướng dẫn dữ liệu thùng ống kính zoom / (trên màn hình 9 inch)
| Trường nhìn (dọc x ngang x chéo) mm | Màn hình phóng đại | Khoảng cách làm việc | |||||
|---|---|---|---|---|---|---|---|
| CCD 2/3 inch | CCD 1/2 inch | CCD 1/3 inch | CCD 2/3 inch | CCD 1/2 inch | CCD 1/3 inch | ||
| Thu phóng 0,7 lần | 8,4 x 10,7 x 13 | 6,3 x 8,2 x 10 | 4,75 x 6,2 x 7,5 | 16 x | 21 x | 28x | 93mm |
| Thu phóng 1,0 lần | 5,8 x 7,4 x 9 | 4,4 x 5,65 x 6,8 | 3,28 x 4,32 x 5,2 | 23x | 30 x | 40 x | 93mm |
| Thu phóng 2,0 lần | 2,9 x 3,7 x 4,5 | 2,2 x 2,82 x 3,4 | 1,64 x 2,16 x 2,6 | 47x | 60x | 80x | 93mm |
| Thu phóng 3,0 lần | 1,95 x 2,5 x 3 | 1,5 x 1,9 x 2,3 | 1,1 x 1,43 x 1,73 | 70x | 90 x | 120x | 93mm |
| Thu phóng 4,0 lần | 1,45 x 1,85 x 2,25 | 1,1 x 1,4 x 1,7 | 0,82 x 1,08 x 1,3 | 94 x | 122x | 160x | 93mm |
| Thu phóng 4,5 lần | 1,3 x 1,65 x 2 | 0,96 x 1,28 x 1,55 | 0,72 x 0,98 x 1,18 | 105x | 137x | 176x | 93mm |
* Working distance fixed 93 mm.
V-45
* Lens barrel data guide table / (On 09 -inch monitor )
| Field of view (vertical x horizontal x diagonal) mm | Monitor magnification | Working distance |
|||||
|---|---|---|---|---|---|---|---|
| 2/3 Inch CCD |
1/2 Inch CCD |
1/3 Inch CCD |
2/3 Inch CCD |
1/2 Inch CCD |
1/3 Inch CCD |
||
| OBD1 x | 5.6 x 7.2 x 8.8 | 4.2 x 5.5 x 6.7 | 3.1 x 4.2 x 5.2 | 20.4 x | 31 x | 41 x | 175mm |
| OBD2 x | 2.8 x 3.8 x 4.6 | 2.1 x 2.75 x 3.3 | 1.6 x 2.1 x 2.5 | 40.6 x | 62 x | 80 x | 87mm |
| OBD3 x | 2 x 2.5 x 3.1 | 1.4 x 1.83 x 2.2 | 1.15 x 1.4 x 1.7 | 70 x | 93 x | 123 x | 65mm |
| OBD4 x | 1.3 x 1.8 x 2.3 | 1.03 x 1.39 x 1.7 | 0.8 x 1.04 x 1.3 | 93 x | 123 x | 162 x | 46mm |
| OBD5 x | 1.1 x 1.4 x 1.9 | 0.83 x 1.1 x 1.36 | 0.71 x 0.85 x 1 | 116 x | 152 x | 204 x | 40mm |
| OBD6 x | 0.9 x 1.2 x 1.5 | 0.7 x 0.93 x 1.2 | 0.52 x 0.7 x 0.83 | 142 x | 180 x | 246 x | 32mm |
| OBD8 x | 0.6 x 0.8 x 1.1 | 0.51 x 0.69 x 0.84 | 0.39 x 0.52 x 0.62 | 190 x | 250 x | 325 x | 27mm |
| OBD10 x | 0.55 x 0.71 x 0.87 | 0.41 x 0.55 x 0.66 | 0.31 x 0.41 x 0.5 | 230 x | 320 x | 405 x | 21mm |
