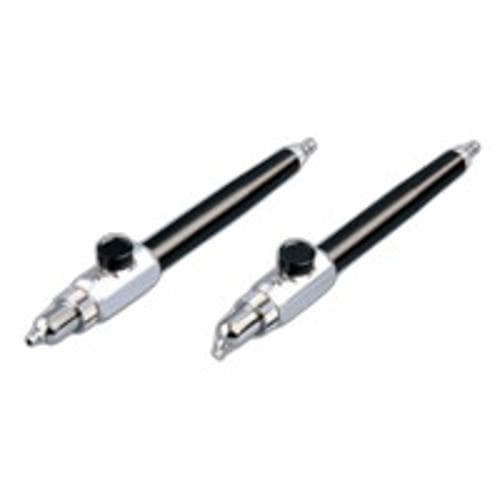

Phụ kiện Air Pit MIRUC-OPTICAL

Các yếu tố trong việc lựa chọn phần đính kèm đầu tip

Việc hút và nhả vật thể một cách trơn tru phụ thuộc rất lớn vào khẩu độ lỗ, vật liệu và hình dạng của phần đính kèm đầu được chọn. Các bộ phận và linh kiện siêu nhẹ và rất nhỏ, hầu như không có trọng lượng, rất khó để tháo ra một cách trơn tru.
Trong những trường hợp như vậy, nên chọn phụ kiện kiểu ống tiêm có khẩu độ rất nhỏ và vít điều chỉnh thể tích không khí được nới lỏng hoàn toàn hoặc tháo bỏ hoàn toàn để có hiệu quả tốt nhất.
Mặt khác, khi xử lý các vật nặng hơn, miếng đệm cao su hoặc loại thìa gắn kèm sẽ cho phép hút và vận chuyển chắc chắn. Lưu ý rằng cường độ hút hiển thị trong danh mục dựa trên DAP-12S. Các điều kiện thực tế sẽ khác nhau, tùy thuộc vào cường độ hút của nguồn chân không thực tế và đường viền của vật thể được xử lý cũng như độ nhám bề mặt của nó.
Dòng sản phẩm đính kèm tiêu chuẩn của chúng tôi đã được cải tiến nhờ bổ sung các đầu dẫn điện do PEEK sản xuất nhằm chống lại điện tích tĩnh điện và có thể được sử dụng an toàn với các bộ phận và linh kiện điện tử.
Từ các sản phẩm đa dạng của chúng tôi, hãy chọn phụ kiện đáp ứng tốt nhất nhu cầu của bạn để đảm bảo khả năng xử lý có độ tin cậy cao.

Đầu phụ kiện kết nối tiêu chuẩn

Dòng sản phẩm bao gồm các phụ kiện gắn đầu bao gồm 3 vật liệu khác nhau với 17 đường kính lỗ khác nhau để hút tất cả các bộ phận vi mô như hình cầu, thanh, tấm phẳng và vòng đệm.

Các Phụ kiện được làm từ các vật liệu khác nhau có các tính năng khác nhau và bạn có thể chọn Phụ kiện phù hợp nhất với nhu cầu và ứng dụng của mình.

Phụ kiện đầu kim loại

Các phụ kiện đầu tip được mạ bằng đồng thau có hàm lượng cadmium thấp, mang lại khả năng chịu nhiệt tuyệt vời với chi phí thấp nhất.

Teflon

Phần phía trước là nhựa mềm, đồ vật sẽ không bị trầy xước khi thao tác. Ngoài ra, các phụ kiện đính kèm còn có khả năng kháng hóa chất được cải thiện.

Phụ kiện đính kèm đầu dẫn điện PEEK

Nhựa Polypenco PEEK được kết hợp với carbon để bảo vệ tĩnh điện và độ dẫn điện của nó đã được cải thiện. Những phụ kiện đính kèm này phù hợp nhất để thao tác với các bộ phận và thiết bị điện tử rất nhỏ rất nhạy cảm với tĩnh điện. [Giá trị điện trở suất thể tích: 105-6Ω.cm]

Vật liệu và đường kính lỗ

Đường kính trong	Phụ kiện đầu kim loại	Teflon	Phụ kiện đính kèm đầu dẫn điện PEEK
φ0,3	M-0,3	T-0.3	PK-0.3
φ0,4	M-0,4	T-0,4	PK-0.4
φ0,5	M-0,5	T-0,5	PK-0,5
φ0,6	M-0,6	T-0.6	PK-0.6
φ0,7	M-0,7	T-0.7	PK-0.7
φ0,8	M-0,8	T-0.8	PK-0.8
φ1,0	M-1.0	T-1.0	PK-1.0
φ1,2	M-1.2	T-1.2	PK-1.2
φ1,5	M-1.5	T-1.5	PK-1.5
φ1,7	M-1.7	T-1.7	－
φ2.0	M-2.0	T-2.0	PK-2.0
φ2,5	M-2.5	T-2.5	PK-2.5
φ3,0	M-3.0	T-3.0	PK-3.0
φ3,5	M-3.5	T-3.5	–
φ4.0	M-4.0	T-4.0	PK-4.0
φ5,0	M-5.0	T-5.0	–
φ6.0	M-6.0	T-6.0	–

Phụ kiện dạng ống tiêm SUS

Các phụ kiện dạng ống tiêm của chúng tôi sử dụng ống thép không gỉ được đánh bóng và vát cạnh làm bề mặt hút.
Đường kính lỗ tối thiểu φ0,1 có sẵn để xử lý các bộ phận vi mô siêu nhẹ. Với việc sử dụng vít điều chỉnh lượng không khí Air Pit, việc hút và xả có thể được thực hiện rất trơn tru. Có sẵn loại thẳng, loại góc 45° và loại lỗ hút hình elip.

Danh sách chiều dài kim và đường kính lỗ

Kích thước đường kính lỗ	Model
Đường kính trong (ID) mm	Đường kính ngoài （OD mm	Thẳng	45°
L1=29,35mm L2=6,35mm	L1=35,7mm L2=12,7mm	L1=48,4mm L2=25,4mm	L1=35,7mm L2=12,7mm
0,1	0,23	ST-A0.1	–	–	–
0,15	0,3	–	ST-C0.15	–	ST-R0.15
0,2	0,41	–	ST-C0.2	–	ST-R0.2
0,33	0,64	–	ST-C0.33	ST-D0.33	ST-R0.33
0,51	0,81	ST-A0.51	ST-C0.51	ST-D0.51	ST-R0.51
0,84	1,27	ST-A0.84	ST-C0.84	ST-D0.84	ST-R0.84
1,37	1,65	–	ST-C1.37	ST-D1.37	ST-R1.37
1,52	1,83	–	ST-C1.52	ST-D1.52	ST-R1.52

vòi phun lỗ hình elip

kích thước lỗ hình elip mm	L1mm	L2 mm
0,41×1,98	35,7	12.7

Các phụ tùng kiểu ống tiêm có lỗ hình elip thích hợp để hút và thao tác với các vật hình trụ dài và mỏng như chốt chốt.

Phụ kiện đệm cao su dẫn điện

Các phụ kiện có miếng đệm cao su rất hữu ích cho việc hút và thao tác với các vật thể tương đối lớn và nặng. Cao su cứng không dễ bị biến dạng và đường kính lỗ hút lớn. Để bảo vệ tĩnh điện, cao su silicon được kết hợp với carbon để cải thiện độ dẫn điện của nó. [Giá trị điện trở suất thể tích: 5 Ω cm]
Do có khả năng bám dính cao nên cao su có thể được sử dụng để duy trì lực hút của vật thể. Bạn có thể sử dụng các phụ kiện đệm cao su một cách an toàn để thao tác với thấu kính và kính lăng kính. (Nếu bạn không thể thả vật ra một cách trơn tru, hãy nới lỏng vít điều chỉnh luồng khí của hố khí.)

Lực hút	Đến 25g	Đến 70g	Đến 120g	Đến 200g
	GP-A6.0	GP-A10.0	GP-A15.0	GP-A20.0
	GP-B6.0	GP-B10.0	GP-B15.0	GP-B20.0

Phụ kiện dạng thìa

Các phụ kiện dạng thìa được thiết kế để hút và vận chuyển các tấm hình tròn hoặc hình vuông có kích thước lớn. Cả thìa trộn bằng thép không gỉ và thìa phủ Teflon đều được cung cấp.
Các phụ kiện dạng thìa thích hợp để xử lý các tấm silicon, đĩa CD và tấm kính.
