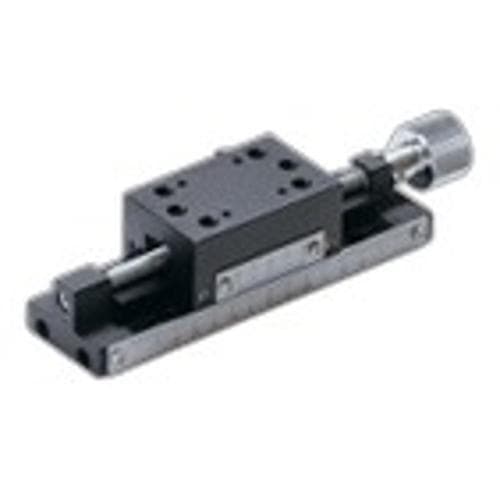

Bàn trượt vít cấp liệu đa chức năng MIRUC-OPTICAL ZTSC-90

Bàn trượt vít cấp liệu đa chức năng MIRUC-OPTICAL ZTSC-120

SKU:2320-10224

Dòng sản phẩm có bốn mẫu khác nhau cho các khoảng cách di chuyển khác nhau. Bàn trượt thấu kính vít nạp mang tính cách mạng cho phép bạn chọn một vòng xoay duy nhất của tay cầm để di chuyển 2 mm, 5 mm hoặc 10 mm, tùy thuộc vào ứng dụng. Với thang màu loại dải phân cách trung tâm dễ nhìn thấy, cân và cần kẹp có thể dễ dàng chuyển từ trái sang phải và việc sắp xếp đối xứng đối xứng rất đơn giản. Là các tính năng bổ sung tùy chọn, có sẵn hai loại tay cầm, loại tay cầm mở rộng và hai loại song song. Loại vít cấp liệu đa chức năng có nhiều tính năng phong phú, mang lại hành trình dài với bước đều đặn và chuyển động trượt mượt mà, cực kỳ hữu ích cho ứng dụng trong môi trường có không gian hạn chế.

Bàn trượt trục vít đa chức năng

Dòng sản phẩm có bốn mẫu khác nhau cho các khoảng cách di chuyển khác nhau. bàn trượt thấu kính vít nạp mang tính cách mạng cho phép bạn chọn một vòng xoay duy nhất của tay cầm để di chuyển 2 mm, 5 mm hoặc 10 mm, tùy thuộc vào ứng dụng.

Với thang màu loại dải phân cách trung tâm dễ nhìn thấy, cân và cần kẹp có thể dễ dàng chuyển từ trái sang phải và việc sắp xếp đối xứng đối xứng rất đơn giản. Là các tính năng bổ sung tùy chọn, có sẵn hai loại tay cầm, loại tay cầm mở rộng và hai loại song song. Loại vít cấp liệu đa chức năng có nhiều tính năng phong phú, mang lại hành trình dài với bước đều đặn và chuyển động trượt mượt mà, cực kỳ hữu ích cho ứng dụng trong môi trường có không gian hạn chế.

Hành trình có thể lựa chọn trên mỗi lượt điều khiển

Tùy thuộc vào kích thước mô hình, chúng tôi cung cấp ba loại Hành trình khác nhau. Khả năng chọn tốc độ bước trên mỗi vòng quay của tay cầm cho phép bạn chọn từ chuyển động rất chính xác đến chuyển động rất nhanh, tùy thuộc vào ứng dụng được yêu cầu. (Có sẵn cho tất cả các bệ vít nạp đa chức năng của dòng.)

Trục X

XTSC-70

Hành trình: ± 17mm

Bề mặt bàn trượt: 25X40mm

Khả năng chịu tải:29,4N

Trọng lượng: 120g

XTSC-90

Hành trình: ± 27mm

Bề mặt bàn trượt: 25X40mm

Khả năng chịu tải:29,4N

Trọng lượng: 140g

XTSC-120

Hành trình: ± 42mm

Bề mặt bàn trượt: 25X40mm

Khả năng chịu tải:29,4N

Trọng lượng: 160g

XTSC-150

Hành trình: ± 57mm

Bề mặt bàn trượt: 25X40mm

Khả năng chịu tải:29,4N

Trọng lượng: 180g

Trục Z

ZTSC-70

Hành trình: ± 17mm

Bề mặt bàn trượt: 25X40mm

Khả năng chịu tải:14,7N

Trọng lượng: 160g

ZTSC-90

Hành trình: ± 27mm

Bề mặt bàn trượt: 25X40mm

Khả năng chịu tải:14,7N

Trọng lượng: 180g

ZTSC-120

Hành trình: ± 42mm

Bề mặt bàn trượt: 25X40mm

Khả năng chịu tải:14,7N

Trọng lượng: 200g

ZTSC-150

Hành trình: ± 57mm

Bề mặt bàn trượt: 25X40mm

Khả năng chịu tải:14,7N

Trọng lượng: 220g

Loại đinh ốc

Mẫu*1	Bề mặt bàn trượt (mm)	Hành trình (mm)	Hành trình trên mỗi vòng quay (mm)	Độ chính xác Hành trình (μm)	Khả năng chịu tải N (kgf)	Độ đọc tối thiểu (mm)	Trọng lượng (kg)
Độ thẳng	Độ tương đồng trong quá trình vận hành	Trục X	Trục Z	Trục X	Trục Z
XTSC-70 ZTSC-70	25 x 40	± 17	2/5	30	30	29,4 (3)	14,7 (1,5)	0,1	0,12	0,16
XTSC-90 ZTSC-90	25 x 40	± 27	2/5/10	30	30	29,4 (3)	14,7 (1,5)	0,1	0,14	0,18
XTSC-120 ZTSC-120	25 x 40	± 42	2/5/10	30	30	29,4 (3)	14,7 (1,5)	0,1	0,16	0,20
XTSC-150 ZTSC-150	25 x 40	± 57	5/10	40	40	29,4 (3)	14,7 (1,5)	0,1	0,18	0,22

*1 Tùy thuộc vào mức độ di chuyển đã chọn trên mỗi vòng tay cầm, số kiểu máy sẽ kết thúc bằng -2, -5 hoặc -10.

* Nơi có thông số kỹ thuật đặc biệt. đã được chọn, số kiểu máy sẽ có hậu tố RH, HL, RV hoặc WB.

(Ví dụ: XTSC-90-5RH, ZTSC-150-10HL, v.v.)

* Chất liệu: Thân bàn trượt: hợp kim nhôm, xử lý bề mặt: alumite đen mờ
