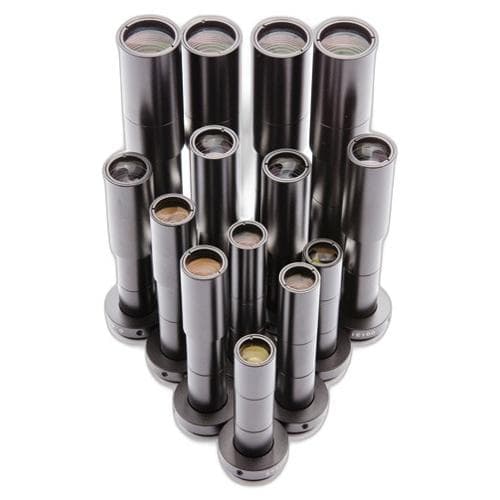

Thấu kính viễn tâm MIRUC-OPTICAL MRC8-65D

Thấu kính viễn tâm MIRUC-OPTICAL MRC4-65D

Điểm đặc biệt của ống kính viễn tâm là ngay cả khi phôi được nâng lên hoặc hạ xuống trong quá trình điều chỉnh tiêu cự, kích thước (độ phóng đại) của hình ảnh không thay đổi và toàn bộ bề mặt làm việc có thể được chụp ảnh trực tiếp từ phía trước. Chúng tôi tự tin giới thiệu dòng MRC như những ống kính gắn thiết bị vượt trội, lý tưởng cho việc định vị và đo kích thước với độ chính xác cao, đồng thời mang lại độ phân giải cao với độ biến dạng thấp.

Mã: 2320-10257 Danh mục: , Từ khóa:

Model series WD40

Tên mẫu Không có đồng trục MRC2-40 MRC4-40 MRC6-40 MRC8-40
Loại đồng trục MRC2-40D MRC4-40D MRC6-40D MRC8-40D
Độ phóng đại quang học – 2 lần 4 x 6 x 8 lần
WD – 40,2 mm 40 mm 39,5mm 39,2 mm
Độ sâu trường chủ đề*1 – 0,29 mm 0,14mm 0,1 mm 0,07mm
Độ phân giải*2 – 4,8 mm 4,8 mm 4,8 mm 4,8 mm
NA – 0,07 0,07 0,07 0,07
Giá trị F hiệu quả – 14.2 28,3 42,3 56
biến dạng tivi – -0,01% -0,01% 0,004% 0,004%
Cân nặng Không có đồng trục 27g 27g 32g 37g
Loại đồng trục 33g 33g 38g 43g
Giá trị tính toán được tính toán dựa
trên camera/giá đỡ phù hợp		 – Ngàm C 1/2,1/3 Ngàm C 1/2,1/3 Ngàm C 1/2,1/3 Ngàm C 1/2,1/3
Cánh đồng 1/2 2,4 x 3,2 mm 1,2 x 1,6 mm 0,8 x 1,07 mm 0,6 x 0,8 mm
1/3 1,8 x 2,4 mm 0,9 x 1,2 mm 0,6 x 0,8 mm 0,45 x 0,6 mm

*1 Đường kính vòng tròn nhầm lẫn có thể chấp nhận được là 40 μm

*2 độ phân giải lý thuyết được tính toán ở bước sóng 550 nm

DỮ LIỆU CAD

MRC2-40

MRC2-40D

MRC4-40

MRC4-40D

MRC6-40

MRC6-40D

MRC8-40

MRC8-40D

Model series WD65

Tên mẫu Không có đồng trục MRC08-65 MRC1-65 MRC2-65 MRC4-65 MRC6-65 MRC8-65
Loại đồng trục MRC08-65D MRC1-65D MRC2-65D MRC4-65D MRC6-65D MRC8-65D
Độ phóng đại quang học – 0,8 x 1 x 2 lần 4 x 6 x 8 lần
WD – 65mm 65,3mm 65mm 65mm 64,2 mm 63,8 mm
Độ sâu trường chủ đề*1 – 1,85 mm 1,33 mm 0,33 mm 0,13 mm 0,09 mm 0,06 mm
Độ phân giải*2 – 12,4 mm 11,2 mm 5,6 mm 4,3 mm 4,4 mm 4,4 mm
NA – 0,027 0,03 0,06 0,078 0,077 0,077
Giá trị F hiệu quả – 14.9 16,8 16,7 25,8 39,1 52
biến dạng tivi – -0,003% -0,001% -0,005% -0,01% 0,004% 0,004%
Cân nặng Không có đồng trục 41g 36g 35g 34g 40g 46g
Loại đồng trục 47g 42g 41g 40g 46g 52g
Giá trị tính toán được tính toán dựa trên camera/giá đỡ phù hợp – Ngàm C 1/2,1/3 Ngàm C 1/2,1/3 Ngàm C 1/2,1/3 Ngàm C 1/2,1/3 Ngàm C 1/2,1/3 Ngàm C 1/2,1/3
Cánh đồng 1/2 6 x 8mm 4,8 x 6,4 mm 2,4 x 3,2 mm 1,2 x 1,6 mm 0,8 x 1,07 mm 0,6 x 0,8 mm
1/3 4,5 x 6 mm 3,6 x 4,8 mm 1,8 x 2,4 mm 0,9 x 1,2 mm 0,6 x 0,8 mm 0,45 x 0,6 mm

*1 Đường kính vòng tròn nhầm lẫn có thể chấp nhận được là 40 μm

*2 độ phân giải lý thuyết được tính toán ở bước sóng 550 nm

DỮ LIỆU CAD

MRC08-65

MRC08-65D

MRC1-65

MRC1-65D

MRC2-65

MRC2-65D

MRC4-65

MRC4-65D

MRC6-65

MRC6-65D

MRC8-65

MRC8-65D

Model series WD110 / dòng WD124

Tên mẫu Không có đồng trục MRC1-110 MRC1.5-110 MRC2-110 MRC4-110 MRC6-110 MRC08-124
Loại đồng trục MRC1-110D MRC1.5-110D MRC2-110D MRC4-110D MRC6-110D MRC08-124D
Độ phóng đại quang học – 1 x 1,5x 2 lần 4 x 6 x 0,8 x
WD – 110,5 mm 113,5 mm 110 mm 110 mm 109mm 124,2 mm
Độ sâu trường chủ đề *1 – 1,59 mm 0,88 mm 0,64 mm 0,2 mm 0,13 mm 2 mm
Độ phân giải *2 – 13,4 mm 11,2 mm 10,8 mm 6,6 mm 6,6 mm 13,4 mm
NA – 0,025 0,03 0,031 0,051 0,051 0,025
Giá trị F hiệu quả – 19.9 24,7 32 39,5 58,9 16
biến dạng tivi – -0,005% -0,015% -0,005% -0,002% -0,01% -0,049%
Cân nặng Không có đồng trục 49g 37g 39g 42g 48g 46g
Loại đồng trục 55g 43g 45g 48g 54g 52g
Giá trị tính toán được tính toán dựa trên camera/giá đỡ phù hợp – Ngàm C 1/2,1/3 Ngàm C 1/2,1/3 Ngàm C 1/2,1/3 Ngàm C 1/2,1/3 Ngàm C 1/2,1/3 Ngàm C 1/2,1/3
Cánh đồng  1/2 4,8 x 6,4 mm 3,2 x 4,27 mm 2,4 x 3,2 mm 1,2 x 1,6 mm 0,8 x 1,07 mm 6 x 8mm
1/3 3,6 x 4,8 mm 2,4 x 3,2 mm 1,8 x 2,4 mm 0,9 x 1,2 mm 0,6 x 0,8 mm 4,5 x 6 mm

*1 Đường kính vòng tròn nhầm lẫn có thể chấp nhận được là 40 μm

*2 độ phân giải lý thuyết được tính toán ở bước sóng 550 nm

DỮ LIỆU CAD

MRC1-110

MRC1-110D

MRC1.5-110

MRC1.5-110D

MRC2-110

MRC2-110D

MRC4-110

MRC4-110D

MRC6-110

MRC6-110D

MRC08-124

MRC08-124D

Model series WD150 / dòng WD170

Tên mẫu Không có đồng trục MRC1-150 MRC08-170
Loại đồng trục MRC1-150D MRC08-170D
Độ phóng đại quang học – 1 x 0,8 x
WD – 151 mm 169,2 mm
Độ sâu trường chủ đề *1 – 1,02 mm 1,55 mm
Độ phân giải *2 – 8,6 mm 10,5 mm
NA – 0,039 0,032
Giá trị F hiệu quả – 12.7 12,4
biến dạng tivi – -0,002% 0,004%
Cân nặng Không có đồng trục 87g 81g
Loại đồng trục 90g 84g
Giá trị tính toán được tính toán dựa trên
camera/giá đỡ phù hợp		 – Ngàm C 1/2,1/3 Ngàm C 1/2,1/3
Cánh đồng 1/2 4,8×6,4 mm 6×8 mm
1/3 3,6×4,8 mm 4,5×6 mm

*1 Đường kính vòng tròn nhầm lẫn có thể chấp nhận được là 40 μm

*2 độ phân giải lý thuyết được tính toán ở bước sóng 550 nm

DỮ LIỆU CAD

MRC1-150

MRC1-150D

MRC08-170

MRC08-170D
