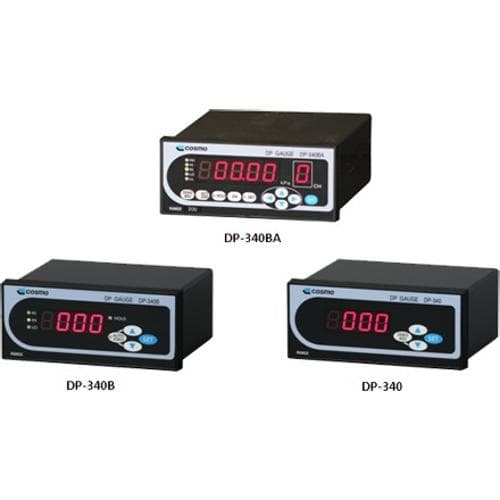

Cảm biến áp suất loại đo áp suất COSMO DP-340B

- Có nhiều loại áp suất khác nhau, từ áp suất vi sai 500 Pa đến áp suất cao 50 MPa.

- Cảm biến bên trong hoặc bên ngoài có khả năng chống quá áp tuyệt vời

- Tốc độ hiển thị có thể thay đổi theo ứng dụng

- Dễ dàng thay thế bằng DP-320 và DP-330 hiện tại

-Có Giấy chứng nhận hiệu chuẩn.

Thông số kỹ thuật chung (DP-340 / 340B / 340BA)

	Áp suất vi mô (Áp suất chênh lệch)	Đo áp suất
Sự chính xác	±0,3% của FS ±1 chữ số	±0,25% của FS ±1 chữ số
Đặc điểm nhiệt độ (Zero)	±0,03% của FS/℃
Đặc điểm nhiệt độ (Span)	±0,03% của FS/℃
Phương tiện áp suất	Khí không ăn mòn	Khí và chất lỏng không ăn mòn tương thích với SUS630
Loại đầu dò	Loại cảm ứng	Loại điện dung
Yếu tố cảm biến	Đồng berili	SUS630
Áp suất cho phép	Phạm vi 50 kPa hoặc thấp hơn: 10 lần FS	Phạm vi 5 MPa hoặc thấp hơn: 2 lần FS
Phạm vi 100 kPa hoặc cao hơn: 5 lần FS	Phạm vi 10 MPa hoặc cao hơn: 1,5 lần Phạm vi FS
Thời gian phản hồi (Phản hồi bước)	300ms hoặc thấp hơn/99% FS	30ms hoặc thấp hơn/99% FS
Cảm biến khối lượng bên trong	HI: 8,3 mL LO: 9,8 mL	Xấp xỉ 3,5 mL
Tài liệu	Tài liệu truy xuất nguồn gốc, Hướng dẫn vận hành

Tính năng riêng lẻ (DP-340 / 340B / 340BA)

	DP-340	DP-340B	DP-340BA
Hiển thị chữ số	33,5 chữ số Phạm vi hiển thị: 000 đến  1999	Có thể lựa chọn 3,5 chữ số/4,5 chữ số Phạm vi hiển thị: 000 đến  1999 / 0000 đến  19999
Dấu thập phân	Đã sửa	Có thể được thiết lập ở bất kỳ vị trí chữ số nào
Thời gian lấy mẫu	Có thể chuyển đổi giữa 250 ms và 50 ms
Đầu ra tương tự	Điện áp đầu ra 0,5, 1, 2 VDC tương ứng với các giá trị đọc Tùy chọn: 5, 10 VDC
Đầu ra dòng điện tương tự (Tùy chọn)	4-20mA Dòng điện tương ứng với giá trị hiển thị cho phạm vi dòng điện được chỉ định là Tải tối đa cho phép đầu ra: 500Ω
Đầu ra BCD	Lựa chọn	Bộ thu hở Tải tối đa: 50 VDC, 35 mA	Bộ thu hở Tải tối đa: 55 VDC, 20 mA
Điều chỉnh cảm biến Zero	Điều chỉnh bằng không
Giao tiếp nối tiếp RS-232C	–	–	1200, 9600, 19200 bps
Bộ lọc kỹ thuật số	–	–	Trung bình chạy Có thể lựa chọn lọc từ Nặng (20 lần), Trung bình (7 lần) và Nhẹ (3 lần)
Điều chỉnh độ sáng đèn LED	–	–	7 cấp độ
Khóa bàn phím	Phòng ngừa hoạt động sai
Bộ so sánh cài đặt giới hạn trên và dưới	–	Giới hạn trên (HI) và giới hạn dưới (LO)	Giới hạn trên (HH, HI) và Giới hạn dưới (LO, LL)
Người dùng ｓpan	–	–	0,001 đến 9,999 lần
Kênh	–	–	Có thể lựa chọn 10 kênh
Hiển thị giữ	Chỉ dành cho tùy chọn BCD Chỉ hoạt động bên ngoài	Hiển thị giữ	Giữ hiển thị/Giữ đỉnh /Giữ đáy
Tự động về 0	Chỉ dành cho tùy chọn BCD Chỉ hoạt động bên ngoài	Nút tự động về số không
Nguồn điện	24 VDC, 0,2 A (Đi kèm bộ đổi nguồn 100 đến 240 VAC)	24 VDC, 0,3A (Đi kèm bộ đổi nguồn 100 đến 240 VAC)
Nhiệt độ hoạt động	5～40℃
Cấu hình cảm biến riêng biệt	Tùy chọn: Cáp tiêu chuẩn 3 m, Có khả năng chống nhỏ giọt
Sự phù hợp của CE	–	×	Chỉ dành cho các mẫu cảm biến bên trong
Áp suất hỗn hợp (Áp suất/Chân không)	Có sẵn cho tất cả các phạm vi áp suất vi mô (áp suất chênh lệch) và áp suất đo
Cổng vào áp suất	Vòng 1/8

Phạm vi áp suất (DP-340 / 340B / 340BA)

Mã phạm vi	Loại áp suất	Phạm vi đo lường	Hiển thị chữ số tại FS
5PD	Chênh lệch áp suất	0 đến 500Pa	500
1KD	Chênh lệch áp suất	0 đến 1kPa	1.000
2KD	Chênh lệch áp suất	0 đến 2kPa	1,999
5KD	Chênh lệch áp suất	0 đến 5kPa	5,00
10KD	Chênh lệch áp suất	0 đến 10kPa	10,00
20KD	Chênh lệch áp suất	0 đến 20kPa	19,99
50KD	Chênh lệch áp suất	0 đến 50kPa	50.0
100KD	Chênh lệch áp suất	0 đến 100kPa	100.0
50KG	Đo áp suất	0 đến 50kPa	50.0
100KG	Đo áp suất	0 đến 100kPa	100.0
200KG	Đo áp suất	0 đến 200kPa	199,9
500KG	Đo áp suất	0 đến 500kPa	500
1MG	Đo áp suất	0 đến 1MPa	1.000
2MG	Đo áp suất	0 đến 2MPa	1,999
5MG	Đo áp suất	0 đến 5MPa	5,00
10MG	Đo áp suất	0 đến 10MPa	10,00
20MG	Đo áp suất	0 đến 20MPa	19,99
50MG	Đo áp suất	0 đến 50MPa	50.0
V1KD	Chênh lệch áp suất chân không	0 đến -1kPa	-1.000
V2KD	Chênh lệch áp suất chân không	0 đến -2kPa	-1,999
V5KD	Chênh lệch áp suất chân không	0 đến -5kPa	-5,00
V10KD	Chênh lệch áp suất chân không	0 đến -10kPa	-10,00
V20KD	Chênh lệch áp suất chân không	0 đến -20kPa	-19,99
V50KD	Chênh lệch áp suất chân không	0 đến -50kPa	-50.0
V100KD	Chênh lệch áp suất chân không	0 đến -100kPa	-100
V50KG	Áp suất chân không	0 đến -50kPa	-50.0
V100KG	Áp suất chân không	0 đến -100kPa	-100

Mẫu DP-340(A.BC.D) / DP-340B(A.BC.D)

Chỉ hiển thị: DP-340(A.BC.D)

Với Giới hạn trên/dưới: DP-340B(A.BC.D) A, B và D trong ký hiệu mô hình là bắt buộc.

A	Phạm vi áp suất	—	Xem Danh sách Phạm vi Áp suất
B	Cảm biến	Kiểu	N	Được trang bị cảm biến áp suất (Tiêu chuẩn)
S1	Cảm biến áp suất bên ngoài
S2	Cảm biến áp suất chống nhỏ giọt bên ngoài *1
Chiều dài cáp *2	L1	3 m (Tiêu chuẩn)
LX5	5 phút
LX10	10 phút
C	Lựa chọn	DP-340 BCD *3	B	(tương thích với DP-330)
Đầu ra tương tự	F1	FS 5V
F2	FS 10V
A	Dòng điện đầu ra 4 – 20 mA *4
Giao diện *5	Q1	Đầu vào 5 V
D	Nguồn điện	Có bộ đổi nguồn A/C (Tiêu chuẩn)	VG	Cáp 100 VAC 3 m
VH	Cáp 240 VAC 2 m
VK	Cáp 240 VAC dài 2 m (Chỉ dành cho khách hàng Trung Quốc)
Không có bộ chuyển đổi A/C	VJ	Cần có nguồn điện ngoài 24 VDC.

*1 Tùy chọn này chỉ áp dụng cho mẫu Đồng hồ đo áp suất.

*2 Có thể lựa chọn nếu loại cảm biến là Bên ngoài (S1, S2).

*3 Đối với DP-340, BCD được cung cấp tùy chọn. Việc chỉ định chân BCD của đầu nối khác nhau giữa DP-340 và DP-340B.

*4 Yêu cầu báo giá (RFQ) là bắt buộc đối với các mẫu X và V.

*5 Đầu vào tiêu chuẩn là 24 V.

Mẫu DP-340BA(A.BC.D)

A, B và D trong ký hiệu mô hình là bắt buộc.

A	Phạm vi áp suất	—	Xem Danh sách Phạm vi Áp suất
B	Cảm biến	Kiểu	N	Được trang bị cảm biến áp suất (Tiêu chuẩn)
S1	Cảm biến áp suất bên ngoài
S2	Cảm biến áp suất chống nhỏ giọt bên ngoài *1
Chiều dài cáp *2	L1	3 m (Tiêu chuẩn)
LX5	5 phút
LX10	10 phút
C	Lựa chọn	Đầu ra tương tự	F1	FS 5V
F2	FS 10V
A	Dòng điện đầu ra 4 – 20 mA *3
Giao diện *4	Q1	Đầu vào 5 V
D	Nguồn điện	Có bộ đổi nguồn A/C (Tiêu chuẩn)	VG	Cáp 100 VAC 3 m
VH	Cáp 240 VAC 2 m
VK	Cáp 240 VAC dài 2 m (Chỉ dành cho khách hàng Trung Quốc)
Không có bộ chuyển đổi A/C	VJ	Cần có nguồn điện ngoài 24 VDC.

*1 Tùy chọn này chỉ áp dụng cho mẫu Đồng hồ đo áp suất.

*2 Có thể lựa chọn nếu loại cảm biến là Bên ngoài (S1, S2).

*3 Yêu cầu báo giá (RFQ) là bắt buộc đối với các mẫu X và V.

*4 Đầu vào tiêu chuẩn là 24 V.

Hình dáng bên ngoài của DP-340BA

Thông số kỹ thuật chung (DP-340 / 340B / 340BA)

	Áp suất vi mô (Áp suất chênh lệch)	Đo áp suất
Sự chính xác	±0,3% của FS ±1 chữ số	±0,25% của FS ±1 chữ số
Đặc điểm nhiệt độ (Zero)	±0.03% of F.S./℃
Temperature characteristics (Span)	±0.03% of F.S./℃
Pressure media	Noncorrosive gases	Noncorrosive gases and liquid compatible with SUS630
Transducer type	Inductance type	Capacitance type
Sensing element	Beryllium copper	SUS630
Allowable pressure	Ranges 50 kPa or lower: 10 times of F.S	Ranges 5 MPa or lower: 2 times of F.S
Ranges 100 kPa or higher: 5 times of F.S	Ranges 10 MPa or higher: 1.5 times of F.S. Range
Response time (Step response)	300ms or lower/99％ of F.S.	30ms or lower/99％ of F.S.
Sensor Internal Volume	HI: 8.3 mL  LO: 9.8 mL	Approx. 3.5 mL
Documents	Traceability documents, Operation manual

Individual Features　(DP-340 / 340B / 340BA)

	DP-340	DP-340B	DP-340BA
Display Digits	33.5 digits Display range: 000 to  1999	Selectable 3.5 digits/4.5 digits Display range: 000 to  1999 / 0000 to  19999
Decimal Point	Fixed	Can be set to any digit position
Sampling Time	Can be toggled between 250 ms and 50 ms
Analog output	0.5, 1, 2 VDC  Voltage output corresponding to the readings Option: 5, 10 VDC
Analog Current Output (Option)	4-20mA The current corresponding to the display reading for the specified current range is output Maximum permissable load: 500Ω
BCD output	Option	Open collector  Max. load: 50 VDC, 35 mA	Open collector  Max. load: 55 VDC, 20 mA
Sensor Zero adjustment	Zero adjustment
RS-232C serial communication	–	–	1200, 9600, 19200 bps
Digital filter	–	–	Running average Selectable from Heavy (20 times), Medium (7 times) and Light (3 times) filtering
LED brightness adjustment	–	–	7 levels
Keyboard locking	False operation prevention
Upper and Lower Limit Settings Comparator	–	Upper limit (HI) and Lower limit (LO)	Upper limits (HH, HI) and Lower limits (LO, LL)
User ｓpan	–	–	0.001 to 9.999 times
Channel	–	–	10 channels selectable
Display hold	Only for BCD option External operation only	Display hold	Display hold/Peak hold /Bottom hold
Auto-zero	Only for BCD option External operation only	Auto-zero button
Power source	24 VDC, 0.2 A (Comes with 100 to 240 VAC power adapter)	24 VDC, 0.3A (Comes with 100 to 240 VAC power adapter)
Operating temperature	5～40℃
Sensor separate configuration	Option:　　 Standard cable 3 m,  Drip-proof available
CE conformity	–	×	Only for internal sensor models
Compound pressure (Pressure/Vacuum)	Available for all the ranges of Micro pressure (Differential pressure) and Gauge pressure
Pressure inlet port	Rc 1/8

Pressure range　(DP-340 / 340B / 340BA)

Range code	Pressure type	Measurement range	Display digit at F.S.
5PD	Differential pressure	0 to 500Pa	500
1KD	Differential pressure	0 to 1kPa	1.000
2KD	Differential pressure	0 to 2kPa	1.999
5KD	Differential pressure	0 to 5kPa	5.00
10KD	Differential pressure	0 to 10kPa	10.00
20KD	Differential pressure	0 to 20kPa	19.99
50KD	Differential pressure	0 to 50kPa	50.0
100KD	Differential pressure	0 to 100kPa	100.0
50KG	Gauge pressure	0 to 50kPa	50.0
100KG	Gauge pressure	0 to 100kPa	100.0
200KG	Gauge pressure	0 to 200kPa	199.9
500KG	Gauge pressure	0 to 500kPa	500
1MG	Gauge pressure	0 to 1MPa	1.000
2MG	Gauge pressure	0 to 2MPa	1.999
5MG	Gauge pressure	0 to 5MPa	5.00
10MG	Gauge pressure	0 to 10MPa	10.00
20MG	Gauge pressure	0 to 20MPa	19.99
50MG	Gauge pressure	0 to 50MPa	50.0
V1KD	Vacuum differential pressure	0 to -1kPa	-1.000
V2KD	Vacuum differential pressure	0 to -2kPa	-1.999
V5KD	Vacuum differential pressure	0 to -5kPa	-5.00
V10KD	Vacuum differential pressure	0 to -10kPa	-10.00
V20KD	Vacuum differential pressure	0 to -20kPa	-19.99
V50KD	Vacuum differential pressure	0 to -50kPa	-50.0
V100KD	Vacuum differential pressure	0 to -100kPa	-100
V50KG	Vacuum gauge pressure	0 to -50kPa	-50.0
V100KG	Vacuum gauge pressure	0 to -100kPa	-100

Model DP-340(A.BC.D) / DP-340B(A.BC.D)

Chỉ hiển thị: DP-340(A.BC.D)

Với Giới hạn trên/dưới: DP-340B(A.BC.D) A, B và D trong ký hiệu mô hình là bắt buộc.

A	Phạm vi áp suất	—	Xem Danh sách Phạm vi Áp suất
B	Cảm biến	Kiểu	N	Được trang bị cảm biến áp suất (Tiêu chuẩn)
S1	Cảm biến áp suất bên ngoài
S2	Cảm biến áp suất chống nhỏ giọt bên ngoài *1
Chiều dài cáp *2	L1	3 m (Tiêu chuẩn)
LX5	5 phút
LX10	10 phút
C	Lựa chọn	DP-340 BCD *3	B	(tương thích với DP-330)
Đầu ra tương tự	F1	FS 5V
F2	FS 10V
A	Dòng điện đầu ra 4 – 20 mA *4
Giao diện *5	Q1	Đầu vào 5 V
D	Nguồn điện	Có bộ đổi nguồn A/C (Tiêu chuẩn)	VG	Cáp 100 VAC 3 m
VH	Cáp 240 VAC 2 m
VK	Cáp 240 VAC dài 2 m (Chỉ dành cho khách hàng Trung Quốc)
Không có bộ chuyển đổi A/C	VJ	Cần có nguồn điện ngoài 24 VDC.

*1 Tùy chọn này chỉ áp dụng cho mẫu Đồng hồ đo áp suất.

*2 Có thể lựa chọn nếu loại cảm biến là Bên ngoài (S1, S2).

*3 Đối với DP-340, BCD được cung cấp tùy chọn. Việc chỉ định chân BCD của đầu nối khác nhau giữa DP-340 và DP-340B.

*4 Yêu cầu báo giá (RFQ) là bắt buộc đối với các mẫu X và V.

*5 Đầu vào tiêu chuẩn là 24 V.

Mẫu DP-340BA(A.BC.D)

A, B và D trong ký hiệu mô hình là bắt buộc.

A	Phạm vi áp suất	—	Xem Danh sách Phạm vi Áp suất
