– Có nhiều loại áp suất khác nhau, từ áp suất vi sai 500 Pa đến áp suất cao 50 MPa.
– Cảm biến bên trong hoặc bên ngoài có khả năng chống quá áp tuyệt vời
– Tốc độ hiển thị có thể thay đổi theo ứng dụng
– Dễ dàng thay thế bằng DP-320 và DP-330 hiện tại
-Có Giấy chứng nhận hiệu chuẩn.
Thông số kỹ thuật chung (DP-340 / 340B / 340BA)
| Áp suất vi mô (Áp suất chênh lệch) | Đo áp suất | |
|---|---|---|
| Sự chính xác | ±0,3% của FS ±1 chữ số | ±0,25% của FS ±1 chữ số |
| Đặc điểm nhiệt độ (Zero) | ±0,03% của FS/℃ | |
| Đặc điểm nhiệt độ (Span) | ±0,03% của FS/℃ | |
| Phương tiện áp suất | Khí không ăn mòn | Khí và chất lỏng không ăn mòn tương thích với SUS630 |
| Loại đầu dò | Loại cảm ứng | Loại điện dung |
| Yếu tố cảm biến | Đồng berili | SUS630 |
| Áp suất cho phép | Phạm vi 50 kPa hoặc thấp hơn: 10 lần FS | Phạm vi 5 MPa hoặc thấp hơn: 2 lần FS |
| Phạm vi 100 kPa hoặc cao hơn: 5 lần FS | Phạm vi 10 MPa hoặc cao hơn: 1,5 lần Phạm vi FS | |
| Thời gian phản hồi (Phản hồi bước) | 300ms hoặc thấp hơn/99% FS | 30ms hoặc thấp hơn/99% FS |
| Cảm biến khối lượng bên trong | HI: 8,3 mL LO: 9,8 mL | Xấp xỉ 3,5 mL |
| Tài liệu | Tài liệu truy xuất nguồn gốc, Hướng dẫn vận hành |
Tính năng riêng lẻ (DP-340 / 340B / 340BA)
| DP-340 | DP-340B | DP-340BA | |
|---|---|---|---|
| Hiển thị chữ số | 33,5 chữ số Phạm vi hiển thị: 000 đến 1999 |
Có thể lựa chọn 3,5 chữ số/4,5 chữ số Phạm vi hiển thị: 000 đến 1999 / 0000 đến 19999 |
|
| Dấu thập phân | Đã sửa | Có thể được thiết lập ở bất kỳ vị trí chữ số nào | |
| Thời gian lấy mẫu | Có thể chuyển đổi giữa 250 ms và 50 ms | ||
| Đầu ra tương tự | Điện áp đầu ra 0,5, 1, 2 VDC tương ứng với các giá trị đọc Tùy chọn: 5, 10 VDC |
||
| Đầu ra dòng điện tương tự (Tùy chọn) | 4-20mA Dòng điện tương ứng với giá trị hiển thị cho phạm vi dòng điện được chỉ định là Tải tối đa cho phép đầu ra: 500Ω |
||
| Đầu ra BCD | Lựa chọn | Bộ thu hở Tải tối đa: 50 VDC, 35 mA | Bộ thu hở Tải tối đa: 55 VDC, 20 mA |
| Điều chỉnh cảm biến Zero | Điều chỉnh bằng không | ||
| Giao tiếp nối tiếp RS-232C | – | – | 1200, 9600, 19200 bps |
| Bộ lọc kỹ thuật số | – | – | Trung bình chạy Có thể lựa chọn lọc từ Nặng (20 lần), Trung bình (7 lần) và Nhẹ (3 lần) |
| Điều chỉnh độ sáng đèn LED | – | – | 7 cấp độ |
| Khóa bàn phím | Phòng ngừa hoạt động sai | ||
| Bộ so sánh cài đặt giới hạn trên và dưới | – | Giới hạn trên (HI) và giới hạn dưới (LO) | Giới hạn trên (HH, HI) và Giới hạn dưới (LO, LL) |
| Người dùng ｓpan | – | – | 0,001 đến 9,999 lần |
| Kênh | – | – | Có thể lựa chọn 10 kênh |
| Hiển thị giữ | Chỉ dành cho tùy chọn BCD Chỉ hoạt động bên ngoài |
Hiển thị giữ | Giữ hiển thị/Giữ đỉnh /Giữ đáy |
| Tự động về 0 | Chỉ dành cho tùy chọn BCD Chỉ hoạt động bên ngoài |
Nút tự động về số không | |
| Nguồn điện | 24 VDC, 0,2 A (Đi kèm bộ đổi nguồn 100 đến 240 VAC) | 24 VDC, 0,3A (Đi kèm bộ đổi nguồn 100 đến 240 VAC) | |
| Nhiệt độ hoạt động | 5～40℃ | ||
| Cấu hình cảm biến riêng biệt | Tùy chọn: Cáp tiêu chuẩn 3 m, Có khả năng chống nhỏ giọt | ||
| Sự phù hợp của CE | – | × | Chỉ dành cho các mẫu cảm biến bên trong |
| Áp suất hỗn hợp (Áp suất/Chân không) | Có sẵn cho tất cả các phạm vi áp suất vi mô (áp suất chênh lệch) và áp suất đo | ||
| Cổng vào áp suất | Vòng 1/8 |
Phạm vi áp suất (DP-340 / 340B / 340BA)
| Mã phạm vi | Loại áp suất | Phạm vi đo lường | Hiển thị chữ số tại FS |
|---|---|---|---|
| 5PD | Chênh lệch áp suất | 0 đến 500Pa | 500 |
| 1KD | Chênh lệch áp suất | 0 đến 1kPa | 1.000 |
| 2KD | Chênh lệch áp suất | 0 đến 2kPa | 1,999 |
| 5KD | Chênh lệch áp suất | 0 đến 5kPa | 5,00 |
| 10KD | Chênh lệch áp suất | 0 đến 10kPa | 10,00 |
| 20KD | Chênh lệch áp suất | 0 đến 20kPa | 19,99 |
| 50KD | Chênh lệch áp suất | 0 đến 50kPa | 50.0 |
| 100KD | Chênh lệch áp suất | 0 đến 100kPa | 100.0 |
| 50KG | Đo áp suất | 0 đến 50kPa | 50.0 |
| 100KG | Đo áp suất | 0 đến 100kPa | 100.0 |
| 200KG | Đo áp suất | 0 đến 200kPa | 199,9 |
| 500KG | Đo áp suất | 0 đến 500kPa | 500 |
| 1MG | Đo áp suất | 0 đến 1MPa | 1.000 |
| 2MG | Đo áp suất | 0 đến 2MPa | 1,999 |
| 5MG | Đo áp suất | 0 đến 5MPa | 5,00 |
| 10MG | Đo áp suất | 0 đến 10MPa | 10,00 |
| 20MG | Đo áp suất | 0 đến 20MPa | 19,99 |
| 50MG | Đo áp suất | 0 đến 50MPa | 50.0 |
| V1KD | Chênh lệch áp suất chân không | 0 đến -1kPa | -1.000 |
| V2KD | Chênh lệch áp suất chân không | 0 đến -2kPa | -1,999 |
| V5KD | Chênh lệch áp suất chân không | 0 đến -5kPa | -5,00 |
| V10KD | Chênh lệch áp suất chân không | 0 đến -10kPa | -10,00 |
| V20KD | Chênh lệch áp suất chân không | 0 đến -20kPa | -19,99 |
| V50KD | Chênh lệch áp suất chân không | 0 đến -50kPa | -50.0 |
| V100KD | Chênh lệch áp suất chân không | 0 đến -100kPa | -100 |
| V50KG | Áp suất chân không | 0 đến -50kPa | -50.0 |
| V100KG | Áp suất chân không | 0 đến -100kPa | -100 |
Mẫu DP-340(A.BC.D) / DP-340B(A.BC.D)
Chỉ hiển thị: DP-340(A.BC.D)
Với Giới hạn trên/dưới: DP-340B(A.BC.D) A, B và D trong ký hiệu mô hình là bắt buộc.
| A | Phạm vi áp suất | — | Xem Danh sách Phạm vi Áp suất | |
|---|---|---|---|---|
| B | Cảm biến | Kiểu | N | Được trang bị cảm biến áp suất (Tiêu chuẩn) |
| S1 | Cảm biến áp suất bên ngoài | |||
| S2 | Cảm biến áp suất chống nhỏ giọt bên ngoài *1 | |||
| Chiều dài cáp *2 | L1 | 3 m (Tiêu chuẩn) | ||
| LX5 | 5 phút | |||
| LX10 | 10 phút | |||
| C | Lựa chọn | DP-340 BCD *3 | B | (tương thích với DP-330) |
| Đầu ra tương tự | F1 | FS 5V | ||
| F2 | FS 10V | |||
| A | Dòng điện đầu ra 4 – 20 mA *4 | |||
| Giao diện *5 | Q1 | Đầu vào 5 V | ||
| D | Nguồn điện | Có bộ đổi nguồn A/C (Tiêu chuẩn) |
VG | Cáp 100 VAC 3 m |
| VH | Cáp 240 VAC 2 m | |||
| VK | Cáp 240 VAC dài 2 m (Chỉ dành cho khách hàng Trung Quốc) | |||
| Không có bộ chuyển đổi A/C | VJ | Cần có nguồn điện ngoài 24 VDC. |
*1 Tùy chọn này chỉ áp dụng cho mẫu Đồng hồ đo áp suất.
*2 Có thể lựa chọn nếu loại cảm biến là Bên ngoài (S1, S2).
*3 Đối với DP-340, BCD được cung cấp tùy chọn. Việc chỉ định chân BCD của đầu nối khác nhau giữa DP-340 và DP-340B.
*4 Yêu cầu báo giá (RFQ) là bắt buộc đối với các mẫu X và V.
*5 Đầu vào tiêu chuẩn là 24 V.
Mẫu DP-340BA(A.BC.D)
A, B và D trong ký hiệu mô hình là bắt buộc.
| A | Phạm vi áp suất | — | Xem Danh sách Phạm vi Áp suất | |
|---|---|---|---|---|
| B | Cảm biến | Kiểu | N | Được trang bị cảm biến áp suất (Tiêu chuẩn) |
| S1 | Cảm biến áp suất bên ngoài | |||
| S2 | Cảm biến áp suất chống nhỏ giọt bên ngoài *1 | |||
| Chiều dài cáp *2 | L1 | 3 m (Tiêu chuẩn) | ||
| LX5 | 5 phút | |||
| LX10 | 10 phút | |||
| C | Lựa chọn | Đầu ra tương tự | F1 | FS 5V |
| F2 | FS 10V | |||
| A | Dòng điện đầu ra 4 – 20 mA *3 | |||
| Giao diện *4 | Q1 | Đầu vào 5 V | ||
| D | Nguồn điện | Có bộ đổi nguồn A/C (Tiêu chuẩn) |
VG | Cáp 100 VAC 3 m |
| VH | Cáp 240 VAC 2 m | |||
| VK | Cáp 240 VAC dài 2 m (Chỉ dành cho khách hàng Trung Quốc) | |||
| Không có bộ chuyển đổi A/C | VJ | Cần có nguồn điện ngoài 24 VDC. |
*1 Tùy chọn này chỉ áp dụng cho mẫu Đồng hồ đo áp suất.
*2 Có thể lựa chọn nếu loại cảm biến là Bên ngoài (S1, S2).
*3 Yêu cầu báo giá (RFQ) là bắt buộc đối với các mẫu X và V.
*4 Đầu vào tiêu chuẩn là 24 V.

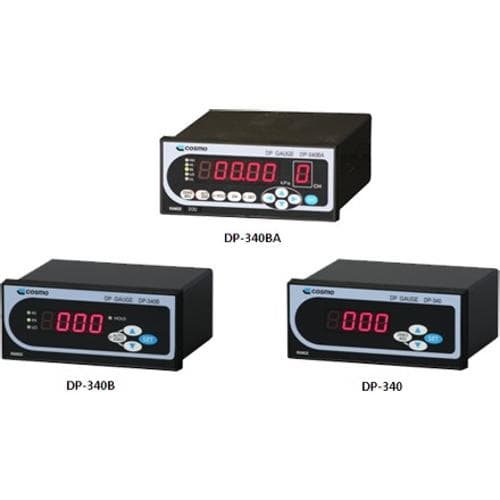

Hình dáng bên ngoài của DP-340BA
Thông số kỹ thuật chung (DP-340 / 340B / 340BA)
| Áp suất vi mô (Áp suất chênh lệch) | Đo áp suất | |
|---|---|---|
| Sự chính xác | ±0,3% của FS ±1 chữ số | ±0,25% của FS ±1 chữ số |
| Đặc điểm nhiệt độ (Zero) | ±0.03% of F.S./℃ | |
| Temperature characteristics (Span) | ±0.03% of F.S./℃ | |
| Pressure media | Noncorrosive gases | Noncorrosive gases and liquid compatible with SUS630 |
| Transducer type | Inductance type | Capacitance type |
| Sensing element | Beryllium copper | SUS630 |
| Allowable pressure | Ranges 50 kPa or lower: 10 times of F.S | Ranges 5 MPa or lower: 2 times of F.S |
| Ranges 100 kPa or higher: 5 times of F.S | Ranges 10 MPa or higher: 1.5 times of F.S. Range | |
| Response time (Step response) | 300ms or lower/99％ of F.S. | 30ms or lower/99％ of F.S. |
| Sensor Internal Volume | HI: 8.3 mL LO: 9.8 mL | Approx. 3.5 mL |
| Documents | Traceability documents, Operation manual |
Individual Features (DP-340 / 340B / 340BA)
| DP-340 | DP-340B | DP-340BA | |
|---|---|---|---|
| Display Digits | 33.5 digits Display range: 000 to 1999 |
Selectable 3.5 digits/4.5 digits Display range: 000 to 1999 / 0000 to 19999 |
|
| Decimal Point | Fixed | Can be set to any digit position | |
| Sampling Time | Can be toggled between 250 ms and 50 ms | ||
| Analog output | 0.5, 1, 2 VDC Voltage output corresponding to the readings Option: 5, 10 VDC |
||
| Analog Current Output (Option) | 4-20mA The current corresponding to the display reading for the specified current range is output Maximum permissable load: 500Ω |
||
| BCD output | Option | Open collector Max. load: 50 VDC, 35 mA | Open collector Max. load: 55 VDC, 20 mA |
| Sensor Zero adjustment | Zero adjustment | ||
| RS-232C serial communication | – | – | 1200, 9600, 19200 bps |
| Digital filter | – | – | Running average Selectable from Heavy (20 times), Medium (7 times) and Light (3 times) filtering |
| LED brightness adjustment | – | – | 7 levels |
| Keyboard locking | False operation prevention | ||
| Upper and Lower Limit Settings Comparator | – | Upper limit (HI) and Lower limit (LO) | Upper limits (HH, HI) and Lower limits (LO, LL) |
| User ｓpan | – | – | 0.001 to 9.999 times |
| Channel | – | – | 10 channels selectable |
| Display hold | Only for BCD option External operation only |
Display hold | Display hold/Peak hold /Bottom hold |
| Auto-zero | Only for BCD option External operation only |
Auto-zero button | |
| Power source | 24 VDC, 0.2 A (Comes with 100 to 240 VAC power adapter) | 24 VDC, 0.3A (Comes with 100 to 240 VAC power adapter) | |
| Operating temperature | 5～40℃ | ||
| Sensor separate configuration | Option: Standard cable 3 m, Drip-proof available | ||
| CE conformity | – | × | Only for internal sensor models |
| Compound pressure (Pressure/Vacuum) | Available for all the ranges of Micro pressure (Differential pressure) and Gauge pressure | ||
| Pressure inlet port | Rc 1/8 |
Pressure range (DP-340 / 340B / 340BA)
| Range code | Pressure type | Measurement range | Display digit at F.S. |
|---|---|---|---|
| 5PD | Differential pressure | 0 to 500Pa | 500 |
| 1KD | Differential pressure | 0 to 1kPa | 1.000 |
| 2KD | Differential pressure | 0 to 2kPa | 1.999 |
| 5KD | Differential pressure | 0 to 5kPa | 5.00 |
| 10KD | Differential pressure | 0 to 10kPa | 10.00 |
| 20KD | Differential pressure | 0 to 20kPa | 19.99 |
| 50KD | Differential pressure | 0 to 50kPa | 50.0 |
| 100KD | Differential pressure | 0 to 100kPa | 100.0 |
| 50KG | Gauge pressure | 0 to 50kPa | 50.0 |
| 100KG | Gauge pressure | 0 to 100kPa | 100.0 |
| 200KG | Gauge pressure | 0 to 200kPa | 199.9 |
| 500KG | Gauge pressure | 0 to 500kPa | 500 |
| 1MG | Gauge pressure | 0 to 1MPa | 1.000 |
| 2MG | Gauge pressure | 0 to 2MPa | 1.999 |
| 5MG | Gauge pressure | 0 to 5MPa | 5.00 |
| 10MG | Gauge pressure | 0 to 10MPa | 10.00 |
| 20MG | Gauge pressure | 0 to 20MPa | 19.99 |
| 50MG | Gauge pressure | 0 to 50MPa | 50.0 |
| V1KD | Vacuum differential pressure | 0 to -1kPa | -1.000 |
| V2KD | Vacuum differential pressure | 0 to -2kPa | -1.999 |
| V5KD | Vacuum differential pressure | 0 to -5kPa | -5.00 |
| V10KD | Vacuum differential pressure | 0 to -10kPa | -10.00 |
| V20KD | Vacuum differential pressure | 0 to -20kPa | -19.99 |
| V50KD | Vacuum differential pressure | 0 to -50kPa | -50.0 |
| V100KD | Vacuum differential pressure | 0 to -100kPa | -100 |
| V50KG | Vacuum gauge pressure | 0 to -50kPa | -50.0 |
| V100KG | Vacuum gauge pressure | 0 to -100kPa | -100 |
Model DP-340(A.BC.D) / DP-340B(A.BC.D)
Chỉ hiển thị: DP-340(A.BC.D)
Với Giới hạn trên/dưới: DP-340B(A.BC.D) A, B và D trong ký hiệu mô hình là bắt buộc.
| A | Phạm vi áp suất | — | Xem Danh sách Phạm vi Áp suất | |
|---|---|---|---|---|
| B | Cảm biến | Kiểu | N | Được trang bị cảm biến áp suất (Tiêu chuẩn) |
| S1 | Cảm biến áp suất bên ngoài | |||
| S2 | Cảm biến áp suất chống nhỏ giọt bên ngoài *1 | |||
| Chiều dài cáp *2 | L1 | 3 m (Tiêu chuẩn) | ||
| LX5 | 5 phút | |||
| LX10 | 10 phút | |||
| C | Lựa chọn | DP-340 BCD *3 | B | (tương thích với DP-330) |
| Đầu ra tương tự | F1 | FS 5V | ||
| F2 | FS 10V | |||
| A | Dòng điện đầu ra 4 – 20 mA *4 | |||
| Giao diện *5 | Q1 | Đầu vào 5 V | ||
| D | Nguồn điện | Có bộ đổi nguồn A/C (Tiêu chuẩn) |
VG | Cáp 100 VAC 3 m |
| VH | Cáp 240 VAC 2 m | |||
| VK | Cáp 240 VAC dài 2 m (Chỉ dành cho khách hàng Trung Quốc) | |||
| Không có bộ chuyển đổi A/C | VJ | Cần có nguồn điện ngoài 24 VDC. |
*1 Tùy chọn này chỉ áp dụng cho mẫu Đồng hồ đo áp suất.
*2 Có thể lựa chọn nếu loại cảm biến là Bên ngoài (S1, S2).
*3 Đối với DP-340, BCD được cung cấp tùy chọn. Việc chỉ định chân BCD của đầu nối khác nhau giữa DP-340 và DP-340B.
*4 Yêu cầu báo giá (RFQ) là bắt buộc đối với các mẫu X và V.
*5 Đầu vào tiêu chuẩn là 24 V.
Mẫu DP-340BA(A.BC.D)
A, B và D trong ký hiệu mô hình là bắt buộc.
| A | Phạm vi áp suất | — | Xem Danh sách Phạm vi Áp suất |
|---|
Đánh giá
Chưa có đánh giá nào.
