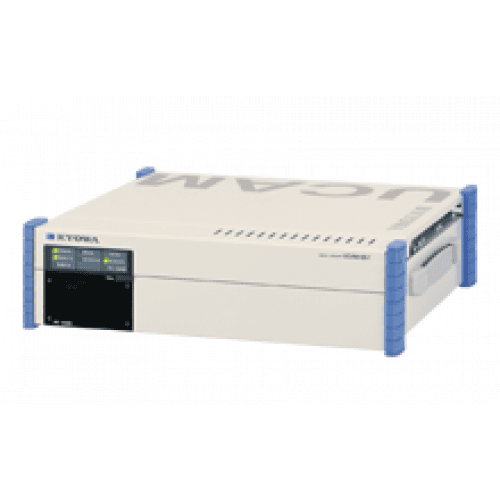

Bộ ghi dữ liệu UCAM-65C M14 / Data Logger

SKU:1265-20020

Máy ghi dữ liệu UCAM-65C M14 là một thiết bị đo tất cả trong một được phát triển nhằm theo đuổi hoàn toàn việc đo tại hiện trường dễ dàng hơn.
Nó có các phím dễ thao tác, màn hình sáng dễ đọc cung cấp khả năng trình bày dễ hiểu và máy in để xác nhận kết quả đo ngay lập tức.

Đo lường mục tiêu	Thiết bị đo dòng Đầu dò đo độ căng Dụng cụ đầu ra điện áp DC Dụng cụ đầu ra dòng điện một chiều Đầu dò kỹ thuật dân dụng có cảm biến nhiệt Cảm biến chiết áp Cảm biến nhiệt (Cặp nhiệt điện và bóng đèn nhiệt kế điện trở bạch kim)
Máy quét có thể kết nối	USS-61B, USS-62B, USS-63B (Máy quét chuyên dụng, được gắn trên đầu UCAM-60C M14) Thiết bị chính được kết nối với các máy quét sau thông qua giao diện máy quét tùy chọn (USI-67A). Dòng USB-70B (qua USI-67A)
Kênh truyền hình	Tối đa 30 với máy quét chuyên dụng Tối đa 1000 với máy quét bên ngoài được kết nối Tối đa 1000 với máy quét chuyên dụng và máy quét bên ngoài được kết nối
Thiết bị đầu cuối đầu vào	Có thể kết nối với dây dẫn thông qua hàn hoặc vít. (Vít: M3 với tấm kim loại) Đầu nối NDIS4102 (7 chân) (USS-62B)
Thiết bị đầu cuối chuyển mạch	Rơle bán dẫn
Tốc độ quét	50 ms / kênh (Chế độ tiêu chuẩn) 0,28 s / kênh (Chế độ độ phân giải cao) 20 ms / kênh (Chế độ tốc độ cao) ------- Máy quét -------------------- Tần số dòng ------------ Máy quét chuyên dụng (Chế độ tiêu chuẩn) Vùng 50 Hz: 50 ms / kênh Vùng 60 Hz: 50 ms / kênh Máy quét chuyên dụng (Chế độ độ phân giải cao) Vùng 50 Hz: 0,28 s / kênh Vùng 60 Hz: 0,28 s / kênh Máy quét chuyên dụng (Chế độ tốc độ cao) Vùng 50 Hz: 20 ms / kênh Vùng 60 Hz: 20 ms / kênh USB-70B (Chỉ ở chế độ tiêu chuẩn) Vùng 50 Hz: 60 ms / kênh Vùng 60 Hz: 58,4 ms / kênh [Ghi chú 1] Tốc độ quét được nêu ở trên là tốc độ tối đa tiêu chuẩn ở các chế độ tương ứng. Bên cạnh những tốc độ này, các tốc độ sau được đặt cho từng kênh riêng lẻ: 0,28 giây, 0,5 giây, 1 giây, 2 giây, 5 giây và 10 giây. [Lưu ý 2] Chế độ độ phân giải cao và chế độ tốc độ cao chỉ có thể lựa chọn cho máy quét chuyên dụng. [Lưu ý 3] Chế độ độ phân giải cao có thể chuyển đổi riêng cho các kênh mong muốn. Chế độ tốc độ cao chỉ chuyển đổi chung cho tất cả các kênh của máy quét chuyên dụng. Lặp lại khoảng thời gian đo = (Số kênh đo × tốc độ quét) + thời gian xử lý dữ liệu (2 đến 20 giây) * Thời gian xử lý dữ liệu là không xác định, thay đổi theo cài đặt đo lường và môi trường. ------- Đo lường mục tiêu -------------------- Tốc độ quét ------------ Căng thẳng (Gage & bộ chuyển đổi) Chế độ tiêu chuẩn (50 ms / kênh) Chế độ độ phân giải cao (0,28 s / kênh) Chế độ tốc độ cao (20 ms / kênh) Cảm biến điện áp / dòng điện đầu ra Chế độ tiêu chuẩn (50 ms / kênh) Chế độ tốc độ cao (20 ms / kênh) Đầu dò kỹ thuật dân dụng Chế độ tiêu chuẩn (50 ms / kênh) Cảm biến nhiệt độ (TC, Pt) Chế độ tiêu chuẩn (50 ms / kênh) Cảm biến chiết áp Chế độ tiêu chuẩn (50 ms / kênh) Chế độ tốc độ cao (20 ms / kênh) [Ghi chú 1] Chế độ độ phân giải cao chỉ khả dụng với hệ thống cầu nối đầy đủ. [Lưu ý 2] Chế độ tốc độ cao có đầy đủ hệ thống cầu nối, điện áp, dòng điện, và cảm biến chiết áp.
Chế độ hoạt động	Thời gian thực Màn hình Tự động (Đo khoảng thời gian)
Chức năng đo lường	Ban đầu (Giá trị ban đầu được đo và lưu trữ trong bộ nhớ trong.) Đo lường (Các giá trị ban đầu được trừ cho các giá trị ban đầu.) Gốc (Giá trị thô được đo mà không trừ các giá trị ban đầu.) Đo dễ dàng (Chức năng cân bằng 0 tự động được kích hoạt.) * Chức năng đã chọn được áp dụng cho tất cả các kênh.
Chức năng tính toán hệ số	Nhân với hệ số hiệu chuẩn Hiệu chuẩn bởi TEDS Chuyển đổi các giá trị đo được thành các đại lượng vật lý Mở rộng quy mô Điều chỉnh
Đơn vị	59 đơn vị

Chức năng đo lường tự động

Đo lường khoảng thời gian	Phép đo được tự động thực hiện trong các khoảng thời gian đặt trước.
Đo lường kích hoạt	Giá trị tương đối (đại lượng thay đổi nhất định) hoặc giá trị tuyệt đối kích hoạt phép đo.
Đo lường khoảng thời gian kích hoạt	Sự kết hợp của phép đo kích hoạt và phép đo khoảng thời gian.

Kho	Bộ nhớ trong Công suất: Xấp xỉ. 1,8 GB

Đo độ căng (Chế độ tiêu chuẩn)

Kích thích điện áp không đổi	Khoảng 2 hoặc 5 VDC
Kích thích hiện tại liên tục	Khoảng 5,7 mA (Điện trở cầu 350 Ω) Khoảng 16,7 mA (Điện trở cầu 120 Ω)
Tốc độ quét	50 ms / kênh
Hệ số Gage	2.00 cố định (Chức năng tính toán hệ số cho phép hiệu chỉnh với 2,00 / Ks.)
Phạm vi bộ nhớ giá trị ban đầu	Giống như dải đo
Phạm vi đo, độ phân giải và độ chính xác	Phạm vi đo: 0 đến ± 50 k × 10-6 biến dạng Độ phân giải: 1 × 10-6 biến dạng Độ chính xác: ± (0,05 ％ đọc +1) × 10-6 biến dạng Phạm vi đo: ± 50 k đến ± 500 k × 10-6 biến dạng Độ phân giải: 10 × 10-6 biến dạng Độ chính xác: ± (0,05 ％ đọc +10) × 10-6 biến dạng * Độ phân giải và độ chính xác được tự động thay đổi bằng chức năng Autorange.

Đo độ căng (Chế độ độ phân giải cao)

Kích thích điện áp không đổi	Khoảng 5 VDC
Kích thích hiện tại liên tục	Khoảng 16,7 mA (Điện trở cầu 350 Ω)
Tốc độ quét	0,28 s / kênh
Phạm vi bộ nhớ giá trị ban đầu	Tương tự như dải đo.
Hệ số Gage	2.00 cố định (Chức năng tính toán hệ số cho phép hiệu chỉnh với 2,00 / Ks.)
Phạm vi đo, độ phân giải và độ chính xác	Phạm vi đo: 0 đến ± 20 k × 10-6 biến dạng Độ phân giải: 0,1 × 10-6 biến dạng Độ chính xác: ± (0,05 ％ đọc +0,3) × 10-6 biến dạng Phạm vi đo: ± 20 k đến ± 200 k × 10-6 biến dạng Độ phân giải: 1 × 10-6 biến dạng Độ chính xác: ± (0,05 ％ đọc +3) × 10-6 biến dạng Lưu ý 1: Chỉ khả dụng với hệ thống cầu đầy đủ. Lưu ý 2: Điện trở cầu phải là 120 đến 1000 Ω đối với kích từ cầu với điện áp không đổi. Lưu ý 3: Điện trở cầu phải là 350 Ω đối với kích từ cầu với dòng điện không đổi. [Phạm vi đo] 0 đến ± 15000 × 10-6 biến dạng 0 đến ± 150000 × 10-6 biến dạng Lưu ý 4: Chỉ khả dụng với máy quét chuyên dụng. Lưu ý 5: Độ phân giải và độ chính xác được tự động thay đổi bằng chức năng Autorange.

Đo độ căng (Chế độ tốc độ cao)

Kích thích điện áp không đổi	Khoảng 2 VDC
Kích thích hiện tại liên tục	Khoảng 5,7mA (Điện trở cầu 350 Ω) Khoảng 16,7mA (Điện trở cầu 120 Ω)
Tốc độ quét	20 ms / kênh
Hệ số Gage	2.00 cố định (Chức năng tính toán hệ số cho phép hiệu chỉnh với 2,00 / Ks.)
Phạm vi bộ nhớ giá trị ban đầu	Tương tự như dải đo.
Phạm vi đo, độ phân giải và độ chính xác	Phạm vi đo: 0 đến ± 50 k × 10-6 biến dạng Độ phân giải: 1 × 10-6 biến dạng Độ chính xác: ± (0,08 ％ đọc +3) × 10-6 biến dạng Phạm vi đo: ± 50 k đến ± 500 k × 10-6 biến dạng Độ phân giải: 10 × 10-6 biến dạng Độ chính xác: ± (0,08 ％ đọc +30) × 10-6 biến dạng [Ghi chú 1] Chỉ khả dụng với hệ thống cầu nối đầy đủ (120 đến 1000 Ω). [Lưu ý 2] Chỉ có sẵn với máy quét chuyên dụng. [Lưu ý 3] Độ phân giải và độ chính xác được tự động thay đổi bằng chức năng Autorange.

Đo điện áp (Chế độ tiêu chuẩn)

Tốc độ quét

50 ms / kênh

Phạm vi bộ nhớ giá trị ban đầu

Giống như dải đo

Phạm vi đo, độ phân giải và độ chính xác

Chế độ kênh: V / 500mV
Dải đo: 0 đến ± 50.000 mV
Độ phân giải: 1 μV
Độ chính xác: ± (0,05 ％ đọc ＋0,003) mV
Điện trở đầu vào: 10 MΩ trở lên

Chế độ kênh: V / 500mV
Dải đo: ± 50,00 đến ± 500,00 mV
Độ phân giải: 10 μV
Độ chính xác: ± (0,05 ％ đọc ＋0,03) mV
Điện trở đầu vào: 10 MΩ trở lên

Chế độ kênh: V / 50V
Dải đo: 0 đến ± 5.0000 V
Độ phân giải: 100 μV
Độ chính xác: ± (0,05 ％ đọc ＋0,0002) V
Điện trở đầu vào: 1 MΩ trở lên

Chế độ kênh: V / 50V
Dải đo: ± 5.000 đến ± 50.000 V
Độ phân giải: 1 mV
Độ chính xác: ± (0,05 ％ đọc ＋0,002) V
Điện trở đầu vào: 1 MΩ trở lên

* Độ phân giải và độ chính xác được tự động thay đổi bằng chức năng Autorange.

Đo điện áp (Chế độ tốc độ cao)

Tốc độ quét

20 ms / kênh

Phạm vi bộ nhớ giá trị ban đầu

Giống như dải đo

Phạm vi đo, độ phân giải và độ chính xác

Chế độ kênh: V / 500mV
Dải đo: 0 đến ± 50.000 mV
Độ phân giải: 1 μV
Độ chính xác: ± (0,08 ％ đọc ＋0,006) mV
Điện trở đầu vào: 10 MΩ trở lên

Chế độ kênh: V / 500mV
Dải đo: ± 50,00 đến ± 500,00 mV
Độ phân giải: 10 μV
Độ chính xác: ± (0,08 ％ đọc ＋0,06) mV
Điện trở đầu vào: 10 MΩ trở lên

Chế độ kênh: V / 50V
Dải đo: 0 đến ± 5.0000 V
Độ phân giải: 100 μV
Độ chính xác: ± (0,08 ％ đọc ＋0,0006) V
Điện trở đầu vào: 1 MΩ trở lên

Chế độ kênh: V / 50V
Dải đo: ± 5.000 đến ± 50.000 V
Độ phân giải: 1 mV
Độ chính xác: ± (0,08 ％ đọc ＋0,006) V
Điện trở đầu vào: 1 MΩ trở lên

[Ghi chú 1]
Độ phân giải và độ chính xác được tự động thay đổi bằng chức năng Autorange.
[Lưu ý 2]
Chỉ có sẵn với máy quét chuyên dụng.

Đo lường hiện tại (Chế độ tiêu chuẩn)

Tốc độ quét	50 ms / kênh
Phạm vi bộ nhớ giá trị ban đầu	Giống như dải đo
Phạm vi đo, độ phân giải và độ chính xác	Chế độ kênh: I / 50 mA Dải đo: 0 đến ± 50,00 mA Độ phân giải: 10 μA Độ chính xác: ± (0,05 ％ đọc ＋0,01) mA [Ghi chú 1] Cần có điện trở shunt bên ngoài (250 Ω độ chính xác cao). [Lưu ý 2] Độ chính xác đã nêu không bao gồm sai số điện trở của điện trở shunt bên ngoài.

Đo lường hiện tại (Chế độ tốc độ cao)

Tốc độ quét	20 ms / kênh
Phạm vi bộ nhớ giá trị ban đầu	Giống như dải đo
Phạm vi đo, độ phân giải và độ chính xác	Chế độ kênh: I / 50 mA Dải đo: 0 đến ± 50,00 mA Độ phân giải: 10 μA Độ chính xác: ± (0,08 ％ đọc ＋0,01) mA [Ghi chú 1] Chỉ có sẵn với máy quét chuyên dụng. [Lưu ý 2] Cần có điện trở shunt bên ngoài (250 Ω độ chính xác cao). [Lưu ý 3] Độ chính xác đã nêu không bao gồm sai số điện trở của điện trở shunt bên ngoài.

Đo nhiệt độ với cặp nhiệt điện (Chế độ tiêu chuẩn)

Tốc độ quét

50 ms / kênh

Phạm vi đo, độ phân giải và độ chính xác

【Loại: K】
Phạm vi đo: −200.0 đến 1230.0 ℃
Độ phân giải: 0,1 ℃
Độ chính xác: ± 0,7 ℃
Độ chính xác của bộ bù mối nối tham chiếu nội bộ: ± 0,5 ℃
(Với nhiệt độ đầu cuối đầu vào được cân bằng trong môi trường xung quanh)
(Khoảng nhiệt độ từ 0 đến 50 ° C)

【Loại: T】
Dải đo: −200.0 đến 400.0 ℃
Độ phân giải: 0,1 ℃
Độ chính xác: ± 0,7 ℃
Độ chính xác của bộ bù mối nối tham chiếu nội bộ: ± 0,5 ℃
(Với nhiệt độ đầu cuối đầu vào được cân bằng trong môi trường xung quanh)
(Phạm vi nhiệt độ từ 0 đến 50 ° C)

【Loại: E】
Dải đo: −200.0 đến 660.0 ℃
Độ phân giải: 0,1 ℃
Độ chính xác: ± 0,5 ℃
Độ chính xác của bộ bù mối nối tham chiếu nội bộ: ± 0,5 ℃
(Với nhiệt độ đầu cuối đầu vào được cân bằng trong môi trường xung quanh)
(Phạm vi nhiệt độ từ 0 đến 50 ° C)

【Loại: J】
Dải đo: −200.0 đến 870.0 ℃
Độ phân giải: 0,1 ℃
Độ chính xác: ± 0,6 ℃
Độ chính xác của bộ bù mối nối tham chiếu nội bộ: ± 0,5 ℃
(Với nhiệt độ đầu cuối đầu vào được cân bằng trong môi trường xung quanh)
(Phạm vi nhiệt độ từ 0 đến 50 ° C)

【Loại: R】
Dải đo: 0 đến 1760.0 ℃
Độ phân giải: 0,1 ℃
Độ chính xác: ± 2.2 ℃
Độ chính xác của bộ bù mối nối tham chiếu nội bộ: ± 0,5 ℃
(Với nhiệt độ đầu cuối đầu vào được cân bằng trong môi trường xung quanh)
(Phạm vi nhiệt độ từ 0 đến 50 ° C)

[Ghi chú 1]
Độ chính xác không bao gồm độ chính xác của bộ bù điểm tham chiếu bên trong.
[Lưu ý 2]
Bộ bù mối nối tham chiếu có thể chuyển đổi giữa bên trong và bên ngoài.
[Lưu ý 3]
Điện trở của cặp nhiệt điện phải từ 1 kΩ trở xuống.

Đo nhiệt độ với đầu dò kỹ thuật dân dụng với cảm biến nhiệt (Chế độ tiêu chuẩn)

Tốc độ quét	50 ms / kênh
Phạm vi đo, độ phân giải và độ chính xác	Phạm vi đo: −50.0 đến 200.0 ℃ Độ phân giải: 0,1 ℃ Độ chính xác: ± 0,5 ℃ [Ghi chú 1] Nhiệt độ và đại lượng vật lý mục tiêu được đo trong một kênh duy nhất. [Lưu ý 2] Phạm vi đo độ căng cũng giống như trong phép đo biến dạng ở chế độ tiêu chuẩn.

Đo nhiệt độ với bóng đèn nhiệt kế điện trở bạch kim (Chế độ tiêu chuẩn)

Tốc độ quét

50 ms / kênh

Phạm vi đo, độ phân giải và độ chính xác

【Loại: Pt100】
Dải đo: −200.0 đến 660.0 ℃
Độ phân giải: 0,1 ℃
Độ chính xác: ± 0,3 ℃

【Loại: JPt100】
Dải đo: −200.0 đến 510.0 ℃
Độ phân giải: 0,1 ℃
Độ chính xác: ± 0,3 ℃

Lưu ý: Kết nối là hệ thống 3 dây.

Đo lường với cảm biến chiết áp (Chế độ tiêu chuẩn)

Tốc độ quét	50 ms / kênh
Phạm vi bộ nhớ giá trị ban đầu	Giống như dải đo
Bộ nguồn cảm biến	Khoảng 2 VDC
Điện trở chiết áp	1 kΩ đến 10 kΩ
Phạm vi đo, độ phân giải và độ chính xác	Chế độ kênh: POT. Dải đo: 0 đến ± 50,00 ％ Độ phân giải: 0,01 ％ Độ chính xác: ± 0,1 ％ FS

Đo lường với cảm biến chiết áp (Chế độ tốc độ cao)

Tốc độ quét	20 ms / kênh
Phạm vi bộ nhớ giá trị ban đầu	Giống như dải đo
Bộ nguồn cảm biến	Khoảng 2 VDC
Điện trở chiết áp	1 kΩ đến 10 kΩ
Phạm vi đo, độ phân giải và độ chính xác	Chế độ kênh: POT. Dải đo: 0 đến ± 50,00 ％ Độ phân giải: 0,01 ％ Độ chính xác: ± 0,1 ％ FS Lưu ý: Chỉ khả dụng với máy quét chuyên dụng.

Hẹn giờ nội bộ	Đồng hồ thời gian thực được tích hợp sẵn. (Pin dự phòng)
Giao diện	RS-232C LAN (10BASE-T / 100BASE-TX） USB2.0 (Thu thập dữ liệu đo lường bằng Ổ đĩa flash USB.) * 1: Dữ liệu đo không thể được lưu trực tiếp vào bộ nhớ USB. * 2: Ổ đĩa flash USB Dung lượng: 32 GB trở xuống Định dạng tệp: FAT32 * 3: Đề xuất ổ đĩa flash USB: GH-UFI-XSD2G (Nhà sản xuất: GREENHOUSE)
Chức năng tự chẩn đoán	Kiểm tra kích thích cầu, tắt dây dẫn, điện trở đầu vào / đầu ra, điện trở cách điện, chế độ, v.v.
TEDS	[Giao diện] Giao diện đầu dò chế độ hỗn hợp IEEE1451.4 Class2 [Cảm biến áp dụng] Cần có thông tin được viết theo mẫu IEEE số 33. Chiều dài cáp phải từ 30m trở xuống. * Với máy quét chuyên dụng USS-61B / 62B / 63B.
Nhiệt độ hoạt động	0 đến 50ºC
Độ ẩm hoạt động	20% đến 85% (Không ngưng tụ)
Nhiệt độ bảo quản	-20 đến 60ºC
Đặt chức năng bảo trì	ACOM tại mạch đo lường có thể chuyển đổi giữa kết nối nổi và GND.
Nguồn cấp	100 đến 240 VAC (phiên bản vận hành AC) 10 đến 16 VDC (phiên bản vận hành DC) * Phiên bản vận hành DC có chức năng điều khiển công suất.
Mức tiêu thụ hiện tại	100 VAC: 0,5 A trở xuống (Có gắn 3 máy quét chuyên dụng) 12 VDC: 4.0 A trở xuống (Có gắn 3 máy quét chuyên dụng)
Kích thước	327 W × 88 H × 365 D mm (Không bao gồm phần nhô ra)
Trọng lượng	Khoảng 5,0 kg (Không bao gồm máy quét) Khoảng 8,3 kg (Có gắn 3 máy quét chuyên dụng USS-62B)

Trang bị tiêu chuẩn	Cáp nguồn AC P-18 (Với phích cắm chuyển đổi 2 chân CM-52) (Phiên bản do AC vận hành) Cáp nguồn DC P-76 (Phiên bản do DC vận hành) Cái vặn vít Cầu chì dự phòng CD-R (Hướng dẫn sử dụng) CD-R (Phần mềm điều khiển UCS-60B) Dây nối đất P-72

Kích thước
