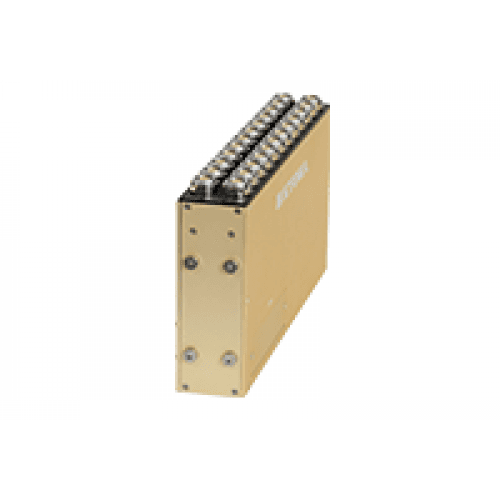

Mô-đun điều hòa tín hiệu DIS-724AS1-T, 24 kênh / Signal Conditioner Module,24 channels

SKU:1265-20170

Người mẫu	Loại đầu nối vuông: DIS-724AS1-T (24 kênh)

Đầu vào analog

Kênh truyền hình	24
Đầu vào kết nối	3RT01-RW7F (TAJIMI ELECTRONICS sản xuất, phích cắm áp dụng: 3RT01-PB7M)
Định dạng đầu vào	Đầu vào vi sai cân bằng
Kháng đầu vào	Đo cảm biến cầu: Xấp xỉ 1 đến 5000 (50 MΩ + 50 MΩ) Xấp xỉ 0,1 đến 0,9 (100 kΩ + 100 kΩ) Đo điện thế: Khoảng (100 kΩ + 100 kΩ)
Điện áp đầu vào	Trong vòng ± 20 V
Lợi	× 0,1 đến 0,9 (× 0,1 bước) × 1 đến 5000 (× 1 bước)
Đạt được độ chính xác	Trong khoảng ± 0,2% FS
Phi tuyến tính	Trong khoảng ± 0,1% FS
Điều chỉnh cân bằng	Lợi × 0,1 đến 0,9: Trong vòng ± 20 V × 1 đến 9: Trong vòng ± 2 V × 10 đến 99: Trong vòng ± 200 mV × 100 đến 5000: Trong vòng ± 20 mV

Cầu kích thích

Phương pháp áp dụng điện áp	Mỗi kênh bật / tắt có thể chuyển đổi
Vôn	10, 5, 2 VDC Trong vòng ± 0,1%
Cấu hình cầu nối	Hệ thống nửa cầu Hệ thống cầu đầy đủ
Cầu kháng	120 đến 5 kΩ
Hiện hành	Trong vòng 30 mA / kênh

LPF

Đặc tính chuyển giao	Đơn hàng thứ 5 Butterworth
Tần suất cắt	50, 100, 200, 400, 1 k, 2 k, 4 k, 10 k, 20 kHz
Tỷ lệ biên độ tại điểm cắt	Trong vòng -3 ± 1 dB
Đặc điểm suy giảm	Trong phạm vi -30 ± 3 dB / tháng tám

Công cụ chuyển đổi AD

Nghị quyết	16 bit
Phương pháp lấy mẫu	Đồng bộ hóa tất cả các kênh
Tần suất lấy mẫu	100, 200, 500, 1 k, 2 k, 5 k, 10 k, 20 k, 50 k, 100 kHz
Tỷ lệ S / N	50 dB trở lên (Bộ lọc: 1 k Hz)

Kích hoạt

Loại hình

Trình kích hoạt phân tầng:
Hoạt động bởi các tín hiệu thác được phát ra từ các đơn vị khác.

Trình kích hoạt (mức) tương tự:
Hoạt động theo cấp độ 3 kênh tùy ý.

Kích hoạt phần mềm:
Được vận hành bằng các lệnh phát ra từ phần mềm điều khiển.

Máy ghi dữ liệu

Cách thức	Chế độ đệm chuông Mô-đun chính được kết nối nhận dạng bộ kích hoạt công tắc 1 hoặc bộ kích hoạt công tắc 2 là “Điểm sự kiện” và ghi lại dữ liệu trước và sau “Điểm sự kiện”. Chế độ ghi Mô-đun chính được kết nối ghi lại dữ liệu từ điểm mà bộ kích hoạt công tắc 1 được nhận dạng và xử lý bộ kích hoạt công tắc 2 là “Điểm sự kiện”.
Loại bộ nhớ	Bộ nhớ flash
Dung lượng bộ nhớ	500 M dữ liệu / kênh
Thời gian ghi âm	Khoảng 80 phút (ở 100k Hz)

Hàm TEDS	IEEE1451.4 (Lớp giao diện đầu dò hỗn hợp 2) được hỗ trợ ID cảm biến được hỗ trợ
Kiểm tra các chức năng	Kiểm tra kích thích cầu / kiểm tra cảm biến (đầu tip phương pháp điện trở song song) / kiểm tra độ lợi / kiểm tra điện trở đầu vào đầu vào / kiểm tra mạch hở / kiểm tra bộ nhớ / kiểm tra kích hoạt
Chỉ báo	Đèn LED trạng thái
Giao diện	Phù hợp với 10BASE-T / 100BASE-TX
Chức năng ghi nhật ký	Ghi lại các trạng thái hoạt động của mô-đun điều hòa tín hiệu (bao gồm bộ nguồn và bộ kích hoạt).

Điều kiện môi trường

Nhiệt độ hoạt động	0 đến 50 ° C
Độ ẩm hoạt động	20 đến 80% (Không ngưng tụ)
Nhiệt độ bảo quản	-10 đến 60 ° C
Độ ẩm lưu trữ	10 đến 90% (Không ngưng tụ)

Nguồn cấp

Phạm vi đầu vào	15 đến 28 VDC (TYP.24 V) * Đảm bảo nguồn điện bên ngoài (phụ kiện tùy chọn) là 24 VDC. Hoặc, một số mặt hàng (bao gồm cả số lượng đơn vị) không đáp ứng các thông số kỹ thuật.
Mức tiêu thụ hiện tại	Tối đa 500 mA (Nguồn điện: 24 VDC, kích từ cầu: 5 V, tải: 350 ohm / 24 kênh)

Tiêu chuẩn áp dụng	ISO 6487 / SAE J211-1
Khác	Mô-đun điều hòa tín hiệu được BẬT / TẮT bởi mô-đun chính. Nguồn điện bên ngoài: Kyowa khuyến nghị chỉ cung cấp nguồn điện bên ngoài

Vẻ bề ngoài

Kích thước	Khoảng 35 W × 210 D × 100 H mm (Không bao gồm các phần nhô ra và các tùy chọn)
Trọng lượng	Khoảng 1,0 kg
