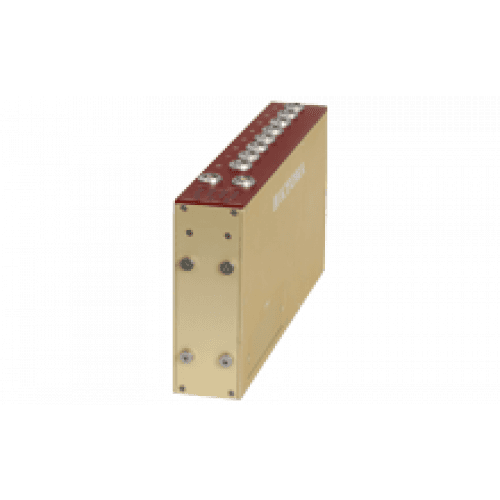

Mô-đun hẹn giờ túi khí DIA-708AS3 / Airbag Timer Module
Đánh lửa hiện tại
| Các kênh đầu ra | số 8 |
|---|---|
| Kết nối | Máy tính lớn: ECP.0S.302 (LEMO thực hiện) Phích cắm: FFA.0S.302 (LEMO sản xuất) |
| Sản lượng hiện tại | Phạm vi cài đặt: 0,5 đến 3,0 A và TẮT (Có thể lựa chọn với các bước 0,1 A) Độ chính xác: Trong vòng ± 0,05 A |
| Điện áp đầu ra | Khoảng 18 V (Tối đa) |
| Tải kháng | 1 đến 9 Ω (Bao gồm giá trị điện trở của cáp đối với bộ thổi phồng)
* Tuy nhiên, giới hạn trên thực tế của giá trị điện trở thu được từ những điều sau đây. |
| Thời gian đầu ra | Phạm vi cài đặt: 0,2 đến 5 ms (Có thể lựa chọn với 0,1 ms)
*Tuy nhiên, [Thí dụ] |
| Thời gian trì hoãn | [Thiết lập phạm vi] 0,1 đến 999,9 ms (Có thể lựa chọn với các bước 0,1 ms) 1000 đến 9999 mili giây (Có thể lựa chọn với các bước 1 mili giây) [Sự chính xác] |
Công cụ chuyển đổi AD
| Nghị quyết | 16 bit |
|---|---|
| Đo lường độ chính xác | Trong khoảng ± 3% FS (FS = 5,0 A) |
| Phương pháp lấy mẫu | Đồng bộ hóa tất cả các kênh |
| Tần suất lấy mẫu | 10 k, 20 k, 50 k, 100 kHz |
Máy ghi dữ liệu
| Cách thức | [Chế độ đệm chuông] Mô-đun chính được kết nối nhận dạng bộ kích hoạt công tắc 1 hoặc bộ kích hoạt công tắc 2 là “Điểm sự kiện” và ghi lại dữ liệu trước và sau “Điểm sự kiện”. [Chế độ máy ghi âm] |
|---|---|
| Loại bộ nhớ | Bộ nhớ flash |
| Dung lượng bộ nhớ | 250 M dữ liệu / kênh |
| Thời gian ghi âm | Khoảng 40 phút (ở 100k Hz) |
Kích hoạt
| Loại hình | Trình kích hoạt phân tầng: Được vận hành bởi các trình kích hoạt từ các thiết bị khác. Phần mềm kích hoạt: |
|---|
| Kiểm tra các chức năng | Kiểm tra bộ nhớ, kiểm tra kích hoạt, kiểm tra đầu ra hiện tại |
|---|
Chức năng An toàn
| Chức năng An toàn | Ở trạng thái có cắm SAFETY được cắm vào đầu nối SAFETY, tín hiệu kích hoạt không được đưa vào. Ngoài ra, các đầu cuối đầu ra hiện tại được nối tắt trong DIA-708AS3 để không dẫn dòng ngẫu nhiên đến bộ thổi khí. |
|---|---|
| Đo điện trở tải | Đưa dòng điện yếu (Khoảng 10 mA) vào bộ bơm và đo điện trở. (* Điện trở đo được bao gồm điện trở cáp đối với bộ bơm.) Phạm vi đo lường: 0,0 đến 10,0 Ω [Đo điện trở trước khi thử nghiệm: [Đo điện trở sau khi thử nghiệm]: |
| Trạng thái CH | Hiển thị trạng thái của DIA-708AS3 bằng đèn LED trên bảng điều khiển phía trước. |
| Buzzer | Bộ rung tích hợp trong DIS-7200AS2 phát cảnh báo trong sự cố sau. ･ Sạc lại tụ điện cho đầu ra dòng điện. ･ Phát hiện lỗi khi đo điện trở. ･ Phát hiện lỗi khi kiểm tra đầu ra hiện tại. |
| Giao diện | Phù hợp với 10BASE-T / 100BASE-TX |
|---|---|
| Chức năng ghi nhật ký | Ghi lại các trạng thái hoạt động của DIA-708AS3 (bao gồm nguồn điện và bộ kích hoạt). |
Môi trường hoạt động
| Nhiệt độ hoạt động | 0 đến 50 ºC |
|---|---|
| Độ ẩm hoạt động | 20 đến 80% (Không ngưng tụ) |
| Nhiệt độ bảo quản | -10 đến 60 ºC |
| Độ ẩm lưu trữ | 10 đến 90% (Không ngưng tụ) |
Nguồn cấp
| Phạm vi đầu vào | 15 đến 28 VDC (TYP.24 V) * Đảm bảo nguồn điện bên ngoài (phụ kiện tùy chọn) là 24 VDC. Hoặc, một số mặt hàng (bao gồm cả số lượng đơn vị) không đáp ứng các thông số kỹ thuật. |
|---|---|
| Mức tiêu thụ hiện tại | Tối đa 250 mA (Nguồn điện: 24 VDC) |
| Khác | ・ DIA-708AS3 được BẬT / TẮT bởi mô-đun chính. ・ Nguồn điện bên ngoài: Chỉ nguồn điện bên ngoài được Kyowa khuyến nghị |
Vẻ bề ngoài
| Kích thước | Khoảng 35 W × 210 D × 100 H mm (Không bao gồm các phần nhô ra và các tùy chọn.) |
|---|---|
| Trọng lượng | Khoảng 0,9 kg |
