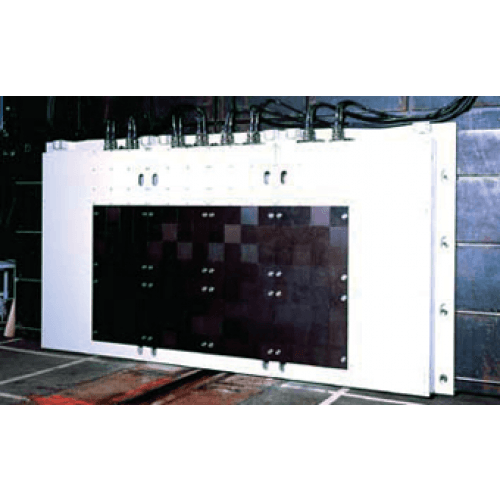

Tế bào cảm biến lực / Barrier Load Cell
Các phép đo phân bố lực trên bề mặt va chạm.
Cảm biến lực này được thiết kế để gắn vào hàng rào cố định nhằm phát hiện tác động lên vật thể trong các thử nghiệm.
Nó bao gồm 128 cảm biến lực được sắp xếp thành 8 cột bởi 16 hàng và có thể đo lực phân bố trên bề mặt va chạm.
Hướng phát hiện lực là theo phương thẳng đứng đối với rào cản và có sẵn 2 loại công suất định mức trên mỗi đơn vị, 300 kN và 500 kN.
Màn biểu diễn
| Công suất định mức | 500 kN × 48 ô 300 kN × 80 ô |
|---|---|
| Phi tuyến tính | Trong khoảng ± 1% RO (Trong hiệu chuẩn tĩnh) |
| Trễ | Trong khoảng ± 1% RO (Trong hiệu chuẩn tĩnh) |
| Đầu ra định mức | Khoảng 0,75 mV / V cho mỗi ô |
Đặc điểm môi trường
| Nhiệt độ an toàn | -10 đến 70ºC |
|---|---|
| Nhiệt độ bù | 0 đến 60ºC |
| Hiệu ứng nhiệt độ về 0 | Trong vòng ± 0,1% RO / ºC |
| Nhiệt độ ảnh hưởng đến đầu ra | Trong khoảng ± 0,1% / ºC |
Đặc điểm điện từ
| Kích thích an toàn | 10 V AC hoặc DC |
|---|---|
| Kích thích được đề xuất | 1 đến 5 V AC hoặc DC |
| Kháng đầu vào | 350 Ω ± 3% |
| Kháng đầu ra | 350 Ω ± 3% |
| Cáp | Cáp bọc ivinyl 18 kênh 4 ruột (0,18 mm 2 ), đường kính 20 mm, dài 15 m, được kết thúc bằng phích cắm đầu nối ở cả hai đầu |
Tính chất cơ học
| Quá tải an toàn | 120% |
|---|---|
| Tần suất tự nhiên | 250 Hz trở lên |
Kích thước
