Phần mềm phân tích cho đầu dò lực cản / Analysis Software for Barrier Force Transducer

SKU:1265-20270

Phần mềm này phân tích và xử lý dữ liệu tải trọng hàng rào được ghi lại trong các bài kiểm tra va chạm hàng rào cứng có chiều rộng đầy đủ với các hàng rào nhiều bộ phận. Dữ liệu tải của rào cản được ghi lại bởi Data Logger for Crash Test (DIS series) được chuyển đến PC phân tích rào cản để phân tích và xử lý.
Phần mềm cũng có thể hiển thị đồng thời đồ thị của dữ liệu tải và dữ liệu video được quay bởi các máy quay video trong quá trình thử nghiệm.
Phần mềm cung cấp các chức năng cần thiết để phân tích các chỉ số hiệu suất được đề xuất ở Hoa Kỳ và Châu Âu cho các nghiên cứu kiểm tra khả năng tương thích. Chức năng này yêu cầu dữ liệu gia tốc thân xe.

Phần cứng

Trình ghi dữ liệu	Data Logger for Crash Test (DIS series), Phần mềm điều khiển
máy tính	Bộ nhớ: Nếu hệ điều hành 32-bit, 2 GB trở lên Nếu hệ điều hành 64-bit, 4 GB trở lên Màn hình: XGA (1024 × 768 pixel), 256 màu trở lên In: Tương thích Windows ^® (giấy cắt A4) Hệ điều hành: Windows ^® 10

Phần mềm

Chuyển đổi giá trị kỹ thuật	Phạm vi khuếch đại, giá trị hiệu chuẩn, chuyển đổi sang giá trị kỹ thuật sử dụng hệ số hiệu chuẩn
Lọc	CFC60, CFC180, CFC600, CFC1000 tuân theo SAE-J211
Chỉ định kênh	Số kênh ghi dữ liệu được chỉ định cho lưới rào chắn nhiều bộ phận được hiển thị

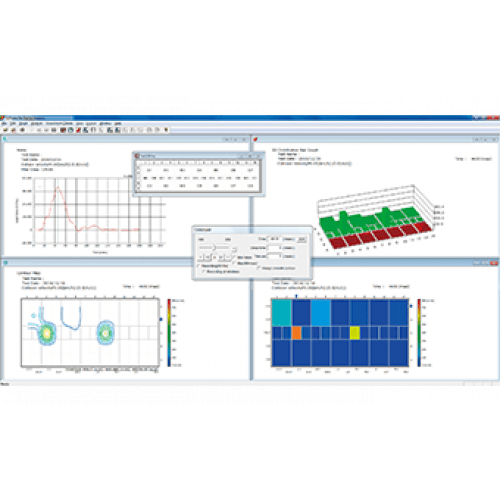

Giám sát dạng sóng	Dạng sóng Màn hình của đồ thị chuỗi thời gian.
Biểu đồ phân bổ lực lượng	Hiển thị độ lớn của dữ liệu lực trên lưới chắn dưới dạng bản đồ phân bố màu.
Biểu đồ đường viền buộc	Hiển thị dữ liệu lực trên lưới chắn dưới dạng bản đồ đường bao.
Biểu đồ thanh lực	Hiển thị dữ liệu lực trên lưới chắn dưới dạng bản đồ biểu đồ thanh 3-D.
Buộc biểu đồ dịch chuyển	Hiển thị dịch chuyển được tính toán từ lực cản và gia tốc thân xe dưới dạng đường cong FS.
Biểu đồ dịch chuyển độ cao cưỡng bức	Hiển thị độ dịch chuyển được tính từ chiều cao tâm lực và thân xe dưới dạng AHOF-S đường cong.
Hiển thị Video	Hiển thị dữ liệu video ở các định dạng AVI (Motion JPEG AVI).
Bảng điều khiển	Kiểm soát hiển thị biểu đồ và phát lại video.
Đầu ra chuyển đổi ASCII	Lưu dữ liệu lực chuỗi thời gian (Kỹ thuật giá trị, giá trị đã lọc) dưới dạng tệp CSV
Chỉ số đánh giá	VNT & HNT, VSI & HSI, AHOF 400, KW 400, RHA (RH) * Một số thông số kỹ thuật là tùy chọn.
