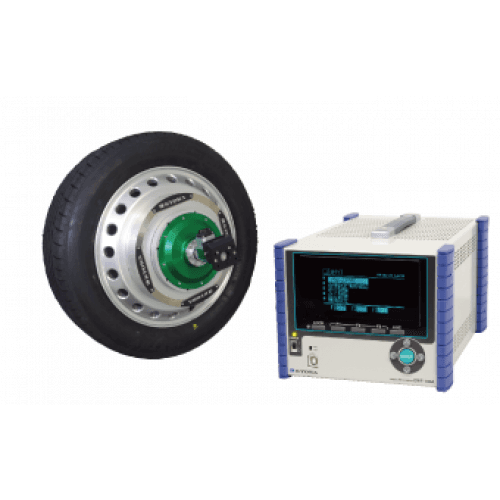

Hệ thống đo lực 6 thành phần bánh xe / Wheel 6-component Force Measuring System
Hệ thống này cho phép đo 3 lực (Fx, Fy, Fz) tác dụng lên 3 trục trực giao với trục chạy tại phần lắp bánh xe và 3 mômen (Mx, My, Mz) xung quanh trục.
Bản thân bánh xe được chế tạo để hoạt động như cảm biến phát hiện lực 6 thành phần và tín hiệu đầu ra được truyền bởi vòng trượt đến bộ xử lý tín hiệu 6 thành phần.
● Cảm biến mỏng và nhẹ
● Cảm biến đảm bảo xử lý dễ dàng.
● Bộ xử lý tín hiệu 6 thành phần đơn hỗ trợ bốn bánh xe.
DSP tốc độ cao cải thiện khả năng xử lý.
● Bộ xử lý tín hiệu chuyên dụng chứa một chỉ báo dễ xem tại hiện trường bằng bộ điều khiển từ xa thân thiện với người dùng.
Màn biểu diễn
| Công suất định mức | [Trọng tải] Fx (Lực dọc): ± 30kN Fy (Lực bên): ± 25kN Fz (Tải trọng hoặc lực phản kháng của tải): ± 30kN [Khoảng khăc] |
|---|---|
| Tốc độ quay | 2000 vòng / phút (tốc độ quay của bánh xe) |
| Phi tuyến tính | Trong phạm vi ± 0,5% RO (dựa trên các thử nghiệm tĩnh) |
| Trễ | Trong phạm vi ± 0,5% RO (dựa trên các thử nghiệm tĩnh) |
| Sự can thiệp | Lực lượng → Lực lượng: ± 1.0% RO Lực lượng → Moment: ± 0,5% RO Momemt → Lực lượng: ± 1.5% RO Moment → Moment: ± 1.0% RO (Sau khi hiệu chỉnh bằng hệ số hiệu chỉnh nhiễu.) |
Đặc điểm môi trường
| Nhiệt độ an toàn | Cảm biến: -30 đến 100 ° C Trung tâm: -30 đến 130 ° C Máy phát: -20 đến 70 ° C Bộ xử lý: -20 đến 60 ° C |
|---|---|
| Nhiệt độ bù | Cảm biến: -20 đến 80 ° C Máy phát: -10 đến 60 ° C Bộ xử lý: -10 đến 50 ° C |
| Kích thước Hub chấp nhận được | PCD100 đến 120, bu lông trung tâm (đai ốc) 4 đến 6 |
| Kích thước vành được chấp nhận | 13 đến 20 inch (Để tránh bị nhiễu, hãy chú ý đến hình dạng của kẹp phanh.) |
Đặc điểm điện từ
| Nguồn cấp | 10 đến 18 VDC hoặc 100 đến 240 VAC (với bộ đổi nguồn AC) |
|---|---|
| Tín hiệu đầu ra | ± 10 V (đầu ra điện áp tương tự) |
Tính chất cơ học
| Quá tải an toàn | Lực lượng: 150% Khoảnh khắc: 130% |
|---|---|
| Tần suất tự nhiên | Cảm biến: 1 kHz trở lên |
| Chống va đập | 686 m / s 2 (70 G) |
| Sức mạnh mệt mỏi | JIS D 4103 |
| Mức độ bảo vệ | Cảm biến: IP65 (IEC 60529) |
| Cài đặt | Sử dụng bộ điều hợp trung tâm để cài đặt cảm biến. Nhiều PCD khác nhau có thể áp dụng bằng cách thay đổi bộ điều hợp bánh xe. |
