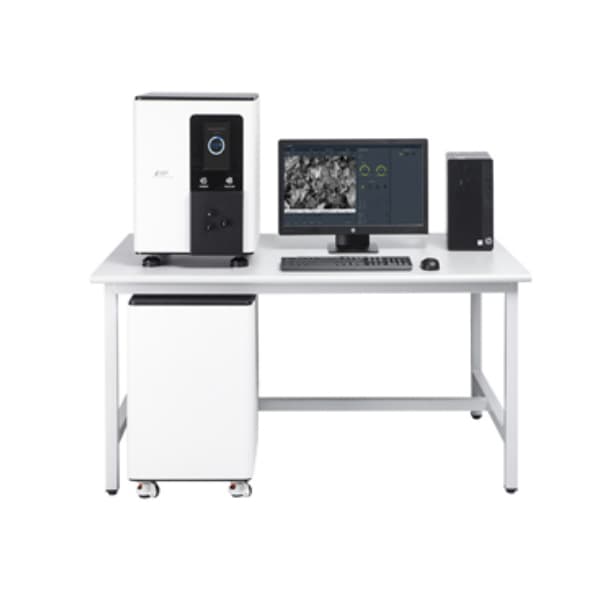

ISP Thiết bị SEM IM-60 Series
IM-60 is an advanced model that satisfies a variety of analysis purposes.
The SE (secondary electrons) detector and BSE (backscattered electrons)
detector can be mounted selectively.The basic stage is composed of three
(manual) axes: X, Y, R. You can change the configuration to a five-axis
automatic stage with additional Z and Tilt axes as necessary.
You can also change the configuration to either the tabletop type or
tower (carrier) type, according to the purpose and install environment.
Specification
| IM-60 SERIES | ||||
|---|---|---|---|---|
| MODELTYPE | IM-60-SM | IM-60-DM | IM-60-SA | IM-60-DA |
| Ⅰ. Major Features | ||||
| 1Detector | SE | SE+BSE | SE | SE+BSE |
| 2Stage System (Storke) | X,Y(40㎜), R(360˚) 3-axis Manual |
X,Y(40㎜), R(360˚) 3-axis Manual |
X,Y(40㎜), R(360˚), Z (0~40㎜), Tilt(0~60˚) 5-axis Motorized |
X,Y(40㎜), R(360˚), Z (0~40㎜), Tilt(0~60˚) 5-axis Motorized |
| 3Resolution | 10nm | |||
| 4Accelerating Voltage | 5~30kV | |||
| 5Magnifications | 20x~60,000x | |||
| 6Maximum Sample Size | 80㎜(D) x 40㎜(H) | |||
| Ⅱ. Electron Optics | ||||
| 1Electron Gun | Tungsten(W) Filament | |||
| 2Aperture(O.L) | Single Type | |||
| 3Beam Shift | X.Y 100㎛ (±50) | |||
| Ⅲ. Image System | ||||
| 1Image Diplay | 22inch LCD | |||
| 2Image Fomat | BMP,JPEG,PNG,TIFF | |||
| 3OS | Windows10 | |||
| 4Scan Mode | 320×240,640×480,1280×960,2560×1280,5120×3840 | |||
| 5Automation Function | Auto Focus, Contrast&Brightness, Stigmator, Gun Align(by gou align coil) | |||
| Ⅴ. Vacuum | ||||
| 1Vacuum mode | High Vacuum | |||
| 2Pump System | Initial Vacuum : Rotary(100L), High Vacuum : Turbo Molecular(80L) / Full Automation |
|||
| Ⅵ. Dimensions | ||||
| 1SEM | 480(W)x480(D)x1180㎜, 90kg | |||
| 2Rotary Pump | 400(W)x160(D)x340(H)㎜, 24kg | |||
| Ⅶ. Additional | ||||
| 1SEM | CCD CAMERA(Navigation mode), Analysis Joystick Controller | |||
| 2Option | Low Vacumm, EDS, Cooling Stage, STEM Dectector |
