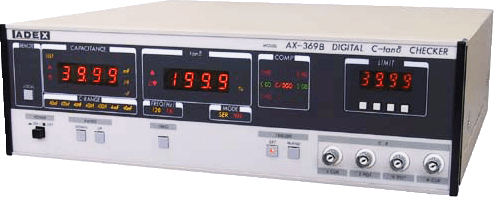

Máy kiểm tra điện dung / trở kháng kỹ thuật số AX-369B Adexaile ADEX
Model: AX-369B 120Hz/1kHz High Speed Type Digital C-tanδ Meter
For the sorting meter of Aluminum Electrolytic Condensor and Tantalum Condensor
● Measuring frequency：120Hz/1kHz
● Measurement speed：23msec.
● Measuring range：C 0～39.99mF/tanδ 0～199.9％
● GP-IB, RS-232C, Printer output (8 bit parallel Centronics)[Option]
(Only one kind of interface can be provided with the checker.)
● Connecting cable to printer [Option]
Specifications
Measuring range and Accuracy (at23℃±5℃)
| Range | 1kHz | 40nF | 400nF | 4μF | 40μF | 400μF | 4mF | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 120Hz | 400nF | 4μF | 40μF | 400μF | 4mF | 40mF | ||||||||||||||
| C Accuracy | ±0.3％±2 (digit) | ±γ％±2 (digit) |
±1％±5 (digit) | |||||||||||||||||
| tanδ Accuracy |
|
|
||||||||||||||||||
| Measuring mode | serial equivalnet circuit |
| ※When tanδis 100.0％～199.9％, the accuracy of C or tan δ will be doubled the above | β | ： | 5 (120Hz)/10 (1kHz) |
| γ | ： | 1 (120Hz)/0.5 (1kHz) |
| Measuring mode | serial equivalnet circuit |
|---|---|
| Measuring signal level | less than 400mV (r.m.s.) |
| Measuring terminal | 5 terminals structure from voltage, current, and guard terminal |
| Measuring frequency | 120Hz/1kHz±0.1％, sine wave form |
| Measuring time | [Remote start mode] about 23msec. |
| [Free running mode] about 3 times/sec. | |
| DC bias | DC1.5V (built-in) and 0～25V (remote) |
| Operation condition | [Temp.] 0℃～＋50℃ [Humidity] less than 80％ |
| Power supply | AC100V/117V/220V/240V selectable, 50/60Hz, about 30VA |
| Outer dimension | 333 (W) ×99 (H) ×300 (D) mm (excluding protruding parts such as rubber legs, etc.) |
| Weight | about 4.7kg |
